ऑयल-फ्री स्क्रू एयर कंप्रेसर

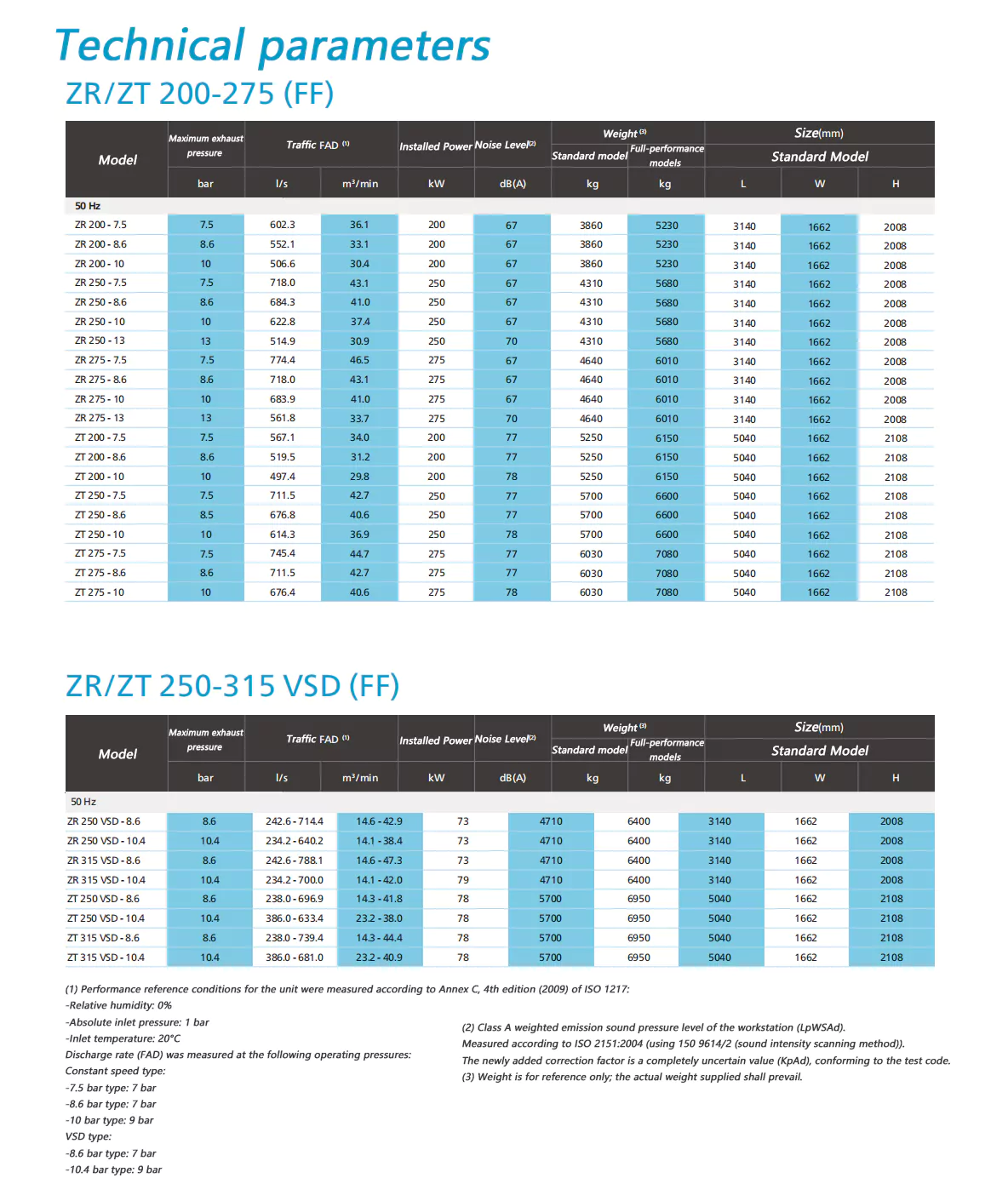

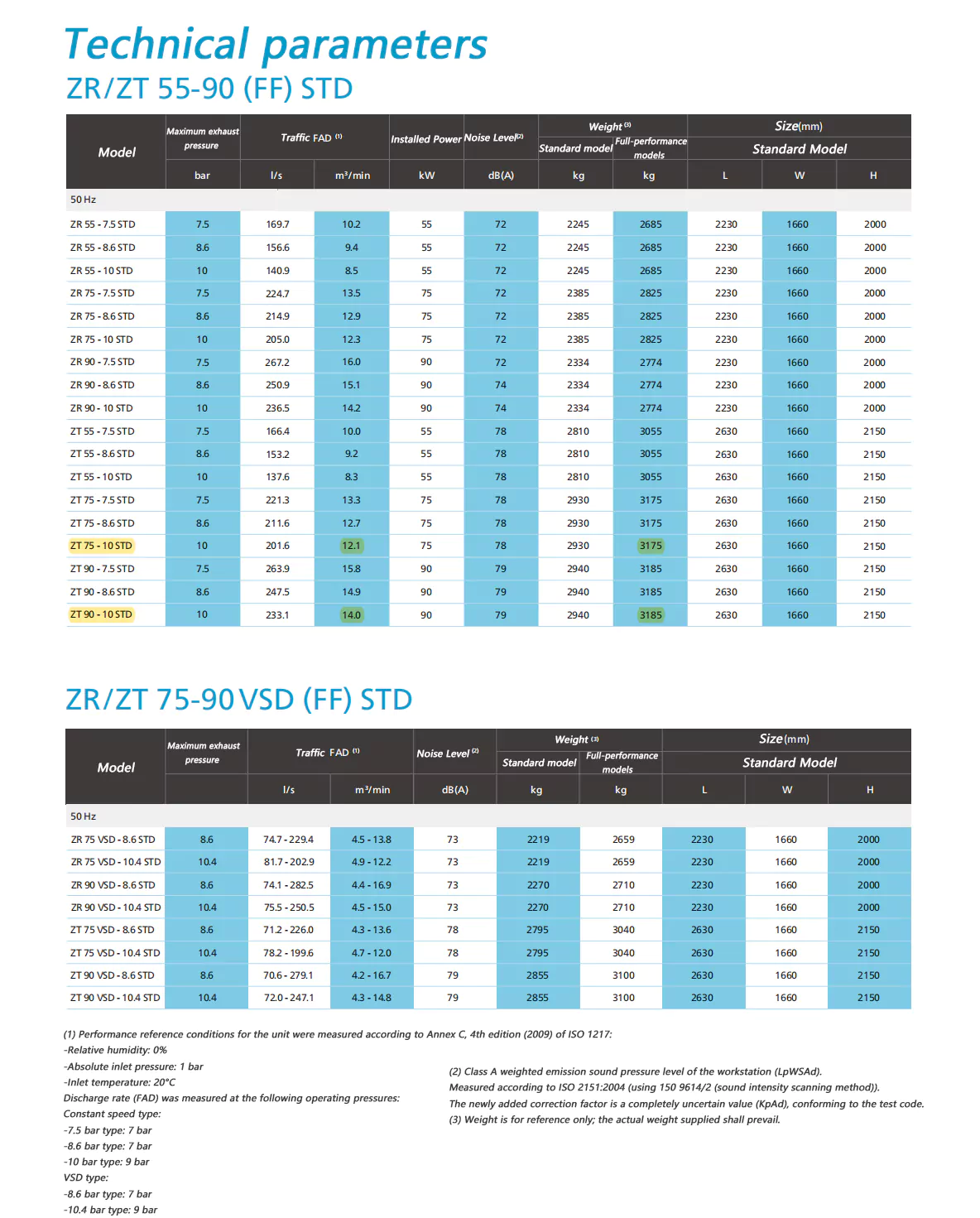

कोर पैरामीटर्स

विस्थापन:4.2-148.5m³/मिनट

पावर:55-900kw

उद्योग संबंधी मानक

तेल मुक्त हवा का उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जाता है जहां खाद्य और पेय पदार्थ, फार्मास्यूटिकल्स, पेट्रोकेमिकल, अर्धचालक और इलेक्ट्रॉनिक्स, चिकित्सा, ऑटोमोटिव पेंटिंग और कपड़ा सहित अंतिम उत्पादों और उत्पादन प्रक्रियाओं के लिए वायु गुणवत्ता महत्वपूर्ण है। इन मांग वाले अनुप्रयोगों में, मिनट का तेल संदूषण भी महंगा डाउनटाइम या उत्पाद क्षति का कारण बन सकता है।

तेल मुक्त वायु प्रौद्योगिकी में अग्रणी

पिछले 60 वर्षों से, एटलस कोप्को ऑयल-फ्री स्क्रू एयर कंप्रेसर तकनीक के अनुसंधान और विकास के लिए समर्पित है, जिसने ग्राहकों को स्वच्छ हवा प्रदान करने के लिए कई ऑयल-फ्री एयर कंप्रेसर और ब्लोअर लॉन्च किए हैं। निरंतर अनुसंधान और विकास के माध्यम से, एटलस कोप्को ने एक बार फिर एक नया मील का पत्थर हासिल किया है, जो सफलतापूर्वक क्लास 0 प्रमाणन प्राप्त करने वाला पहला एयर कंप्रेसर निर्माता बन गया है।

जोखिमों को दूर करना

अपने ग्राहकों की कठोर आवश्यकताओं को पूरा करने के लिए, एटलस कोप्को ने अपने तेल-मुक्त कंप्रेसर और ब्लोअर का परीक्षण करने के लिए प्रसिद्ध परीक्षण संगठन टीयूवी को नियुक्त किया। टीयूवी ने कठोर परीक्षण विधियों को नियोजित किया, व्यापक तापमान और दबाव सीमा में तेल के सभी संभावित रूपों की जांच की, और आउटपुट एयरफ्लो में तेल का कोई निशान नहीं पाया।

परिपक्व Z तेल-मुक्त स्क्रू तकनीक, ZR वाटर-कूल्ड मॉडल

①प्रीमियम तेल मुक्त कंप्रेसर हेड

• अनोखा Z-टाइप सील डिज़ाइन स्वच्छ, उच्च गुणवत्ता वाली तेल-मुक्त संपीड़ित हवा सुनिश्चित करता है।

• एटलस कोप्को की प्रीमियम रोटर कोटिंग उच्च दक्षता और स्थायित्व सुनिश्चित करती है।

• ठंडा करने वाला जैकेट.

②उन्नत इलेक्ट्रॉनिकॉन® यूनिट नियंत्रक

• एक एकीकृत नियंत्रण प्रणाली के माध्यम से ऑयल-फ्री स्क्रू एयर कंप्रेसर और ड्रायर दोनों को एक साथ नियंत्रित करता है।

• सक्रिय रखरखाव निर्देशों, गलती अलार्म और सुरक्षा शटडाउन कार्यों के माध्यम से समग्र सिस्टम प्रदर्शन स्थिति की निगरानी प्रदान करता है।

• एकाधिक प्रदर्शन भाषाएँ उपलब्ध हैं।

• ईएस सिस्टम क्षैतिज नियंत्रण से कनेक्शन के लिए विशेष रूप से डिज़ाइन किया गया,

मानक श्रृंखला संचार प्रोटोकॉल के साथ एकीकृत।

③वाल्व जोड़ें/अनलोड करें

• किसी बाहरी वायु आपूर्ति की आवश्यकता नहीं है।

• यांत्रिक रूप से इंटरलॉक किए गए इनलेट और वेंट वाल्व।

• बहुत कम उतराई शक्ति।

④उच्च दक्षता वाला कूलर और जल विभाजक

• संक्षारण प्रतिरोधी स्टेनलेस स्टील ट्यूब बंडल।

• अत्यधिक विश्वसनीय रोबोटिक वेल्डिंग; रिसाव रहित.

• बढ़े हुए ताप विनिमय क्षेत्र के लिए एल्यूमीनियम तारे के आकार के पंख।

• भूलभुलैया-डिज़ाइन किया गया जल विभाजक प्रभावी ढंग से कंडेनसेट को संपीड़ित हवा से अलग करता है।

⑤उच्च दक्षता मोटर + वीएसडी

• TEFC IP55 मोटर धूल और रासायनिक प्रवेश को रोकता है।

• कठोर परिवेश तापमान स्थितियों के तहत निरंतर संचालन।

• वेरिएबल फ़्रीक्वेंसी ड्राइव (वीएसडी) मोटर के साथ 35% तक की प्रत्यक्ष ऊर्जा बचत।

• समायोज्य प्रवाह दर 30% से 100% तक होती है।

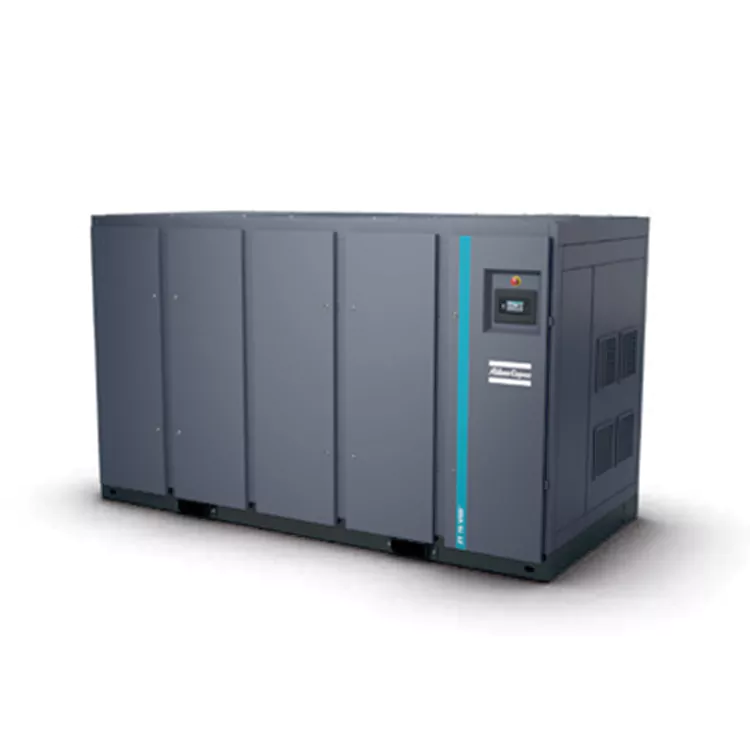

ZT एयर-कूल्ड मॉडल एक व्यापक और उत्कृष्ट डिज़ाइन का दावा करता है।

①AGMA A5/DIN ग्रेड 5 गियर का उपयोग करता है

• लंबी सेवा जीवन

• कम ट्रांसमिशन हानि, शोर और कंपन को कम करना।

②प्रीमियम ऑयल-फ्री कंप्रेसर रोटर

• प्रीमियम तेल मुक्त रोटरी स्क्रू कंप्रेसर उच्च गुणवत्ता वाली हवा प्रदान करता है।

• सुपीरियर रोटर कोटिंग और कूलिंग जैकेट समग्र कंप्रेसर दक्षता सुनिश्चित करते हैं।

③सुपीरियर रोटर बियरिंग्स

• विभिन्न लोड स्थितियों के तहत उच्च स्थिरता बनाए रखें।

• आसानी से लोड विविधताओं को अनुकूलित करें।

④उच्च दक्षता वाला एयर कूलर

• हीट सिंक के साथ स्टेनलेस स्टील प्रीकूलर।

• बेहतर हीट एक्सचेंज प्रदर्शन।

• साफ़ करने में आसान.

• कम शोर, कम ऊर्जा वाला रेडियल कूलिंग पंखा।

⑤एकीकृत वीएसडी

• वेरिएबल फ़्रीक्वेंसी ड्राइव (वीएसडी) मोटर की मदद से 35% तक की प्रत्यक्ष ऊर्जा बचत।

• अनलोडिंग घाटे में उल्लेखनीय कमी आई।

• कोई वेंटिंग नहीं, जिससे संपीड़ित हवा को वायुमंडल में बर्बाद होने से रोका जा सके।

• प्रवाह दर समायोजन सीमा 30% से 100%।

परिवर्तनीय आवृत्ति ड्राइव (वीएसडी): ऊर्जा लागत कम करना

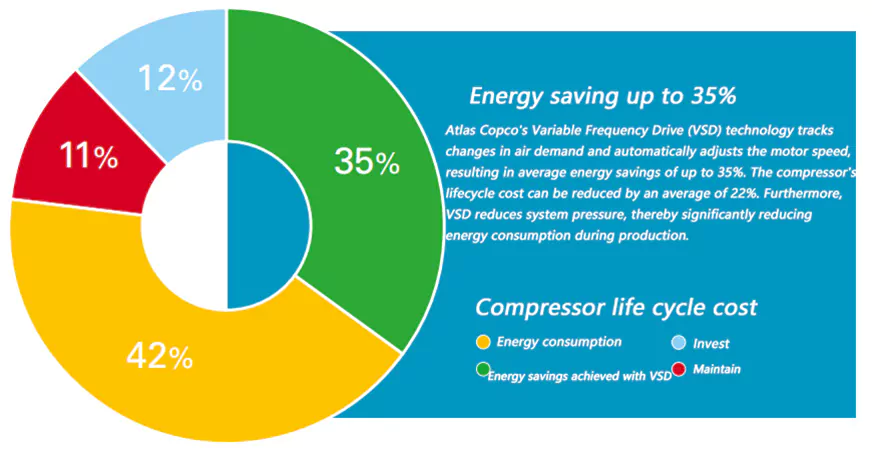

ऑयल-फ्री स्क्रू एयर कंप्रेसर की कुल जीवनचक्र लागत में ऊर्जा की खपत 80% से अधिक है। इसके अलावा, संपीड़ित वायु उत्पादन में उपयोग की जाने वाली बिजली किसी कारखाने की कुल बिजली लागत का 40% से अधिक होती है। ऊर्जा लागत को कम करने के लिए, एटलस कोप्को ने संपीड़ित वायु उद्योग में वेरिएबल फ़्रीक्वेंसी ड्राइव (वीएसडी) तकनीक का बीड़ा उठाया है। वीएसडी न केवल महत्वपूर्ण मात्रा में ऊर्जा बचाता है बल्कि भावी पीढ़ियों के लिए पर्यावरण की भी रक्षा करता है। इस तकनीक में निरंतर निवेश के लिए धन्यवाद, एटलस कोप्को बाजार में एकीकृत वीएसडी कम्प्रेसर की व्यापक रेंज की पेशकश करने में सक्षम है।

एटलस कोप्को एकीकृत वीएसडी की अनूठी विशेषताएं

1. Elektronikon* सुरक्षित संचालन सुनिश्चित करते हुए, कंप्रेसर और एकीकृत इन्वर्टर को एक साथ नियंत्रित करता है।

2. वीएसडी 4-10 बार से लचीला दबाव चयन प्रदान करता है, जिससे बिजली की लागत कम हो जाती है।

3. कस्टम-डिज़ाइन किए गए इन्वर्टर और मोटर (संरक्षित बीयरिंग के साथ) संपूर्ण गति सीमा में उच्च दक्षता प्रदान करते हैं।

4. मोटर को विशेष रूप से कम गति के संचालन के लिए डिज़ाइन किया गया है, कम गति पर मोटर और कंप्रेसर दोनों की शीतलन आवश्यकताओं को पूरी तरह से ध्यान में रखते हुए।

5. सभी एटलस कोप्को वीएसडी कंप्रेसर प्रमाणित और लाइसेंस प्राप्त हैं। कंप्रेसर संचालन बाहरी उपकरण को प्रभावित नहीं करता है, और इसके विपरीत।

6. प्रबलित यांत्रिक घटक यह सुनिश्चित करते हैं कि प्रमुख घटकों की परिचालन गति सीमा महत्वपूर्ण कंपन स्तरों से नीचे नियंत्रित होती है।

7. विद्युत नियंत्रण कैबिनेट में निर्मित उच्च दक्षता वाला इन्वर्टर 50°C/122°F (मानक ऑपरेटिंग तापमान 40°C/104°F तक) तक के परिवेश के तापमान में स्थिर कंप्रेसर संचालन सुनिश्चित करता है।

8. ऐसी कोई "स्पीड विंडो" नहीं है जो ऊर्जा खपत बढ़ाती हो या शुद्ध दबाव स्थिरता को प्रभावित करती हो; कंप्रेसर की गैस प्रवाह दर समायोजन सीमा 75% जितनी कम है।

9. पाइपलाइन दबाव में उतार-चढ़ाव 0.10 बार (1.5 पीएसआई) के भीतर रखा जाना चाहिए।

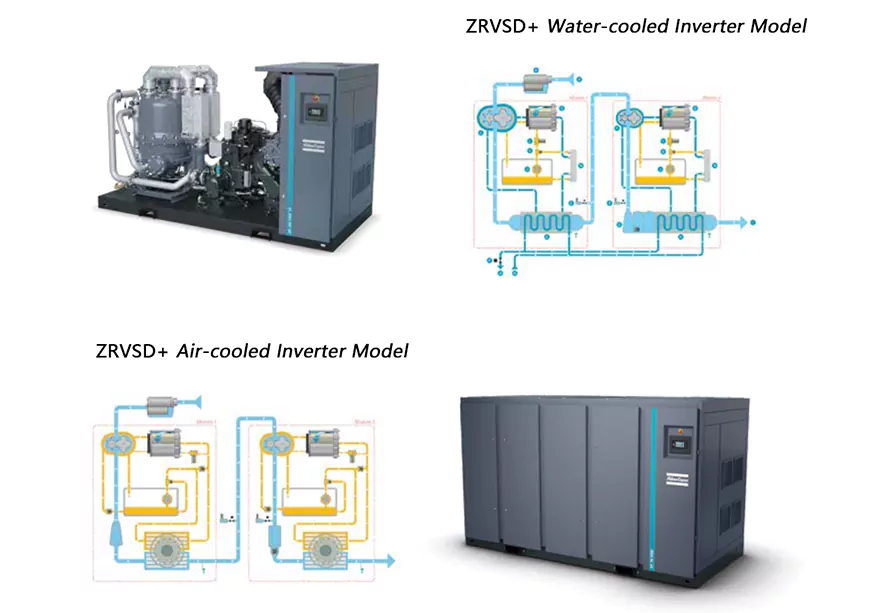

एटलस कोप्को ZVSD+ डुअल परमानेंट मैगनेट इन्वर्टर ड्राइव

• ऑयल-फ्री स्क्रू एयर कंप्रेसर संपीड़न दक्षता में सुधार के लिए अत्यधिक कुशल कंप्रेसर हेड की एक नई पीढ़ी को अपनाता है।

• प्रत्येक उच्च-दबाव और कम-दबाव कंप्रेसर हेड एक IP66 उच्च-दक्षता स्थायी चुंबक चर आवृत्ति मोटर (IE5) से सुसज्जित है, जो संपीड़ित हवा की मांग में परिवर्तन के अनुसार वास्तविक समय में गति को समायोजित करता है, ऊर्जा की बचत करता है और दक्षता में सुधार करता है।

• विश्वसनीय तेल-चिकनाई बीयरिंग।

• एटलस कोप्को का कस्टम-डिज़ाइन किया गया फ़्रीक्वेंसी कनवर्टर 20% और 100% के बीच उच्च-प्रवाह-दर फ़्रीक्वेंसी समायोजन की अनुमति देता है।

• कॉम्पैक्ट डिज़ाइन इंस्टॉलेशन स्थान बचाता है।
