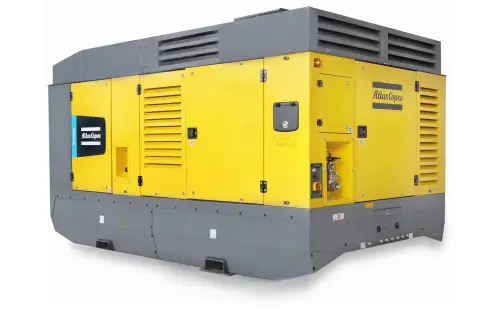

डीजल से चलने वाला मोबाइल एयर कंप्रेसर

उत्पाद संदर्भ

आपूर्ति का मानक दायरा

एटलस कोपको

इकाई में दो उच्च कुशल कंप्रेसर तत्व, डीजल इंजन, कूलिंग, वायु/तेल पृथक्करण और नियंत्रण प्रणालियाँ शामिल हैं - सभी एक ध्वनि-रोधी पावर लेपित स्टील बाड़े के भीतर संलग्न हैं।

स्वामित्व की सर्वोत्तम लागत सुनिश्चित करने के लिए समग्र उत्पाद गुणवत्ता, उपयोगकर्ता मित्रता, सेवा में आसानी और किफायती संचालन पर विशेष ध्यान दिया गया है।

उपलब्ध मॉडल

विशेषताएँ

• ड्रिलएयर™

• ऑयलट्रॉनिक्स™ V2

• अतिरिक्त 3% ईंधन की बचत

• तेल विभाजक पोत की नई अवधारणा

• एक्सपीआर

• गतिशील प्रवाह को बढ़ावा

फ़ायदे

• ड्रिलिंग गति में 30% की वृद्धि और एक एकल कंप्रेसर के साथ आवेदन की विस्तृत श्रृंखला को कवर किया गया

• उच्च प्रणाली विश्वसनीयता, कंप्रेसर तेल प्रणाली में पानी के गठन से बचना और विस्तारित तत्व जीवनकाल

• कोई भी मैनुअल रेगुलेटिंग वाल्व या दबाव रेगुलेटिंग लाइनें उनसे जुड़ी ठंड की समस्याओं को खत्म नहीं करती हैं

• ओएसई परिवर्तन के लिए 1 घंटा बचाएं

• अधिक अनुप्रयोगों को कवर करने के लिए विस्तारित रेंज प्रदान करें

• फ्लशिंग और स्टेम रीफिल के दौरान 10% अधिक प्रवाह प्रदान करें

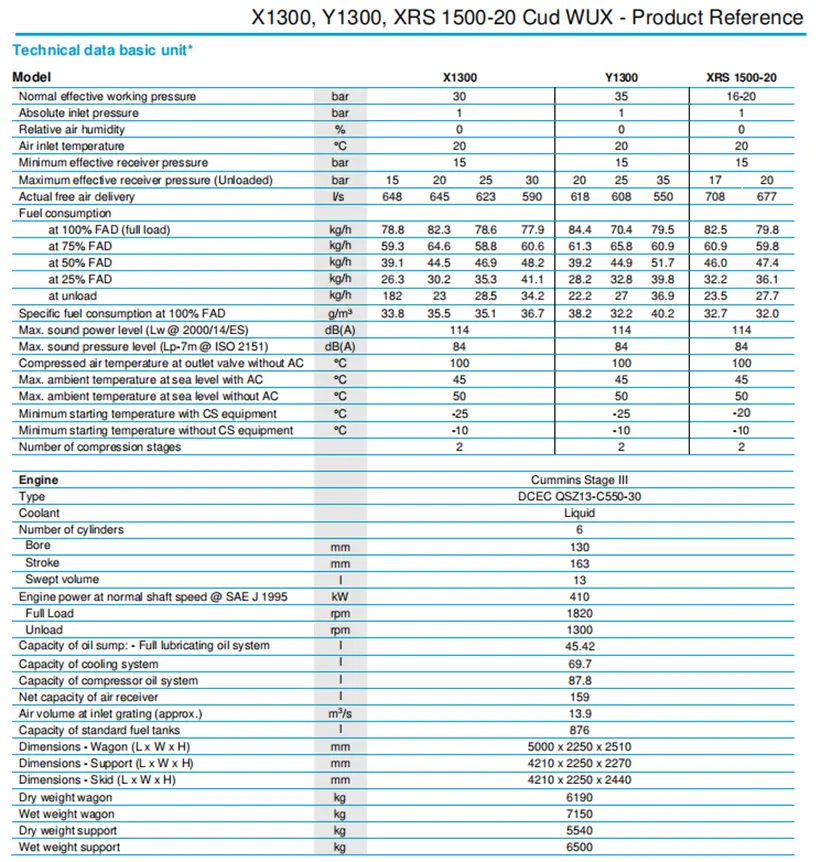

तकनीकी मापदंड

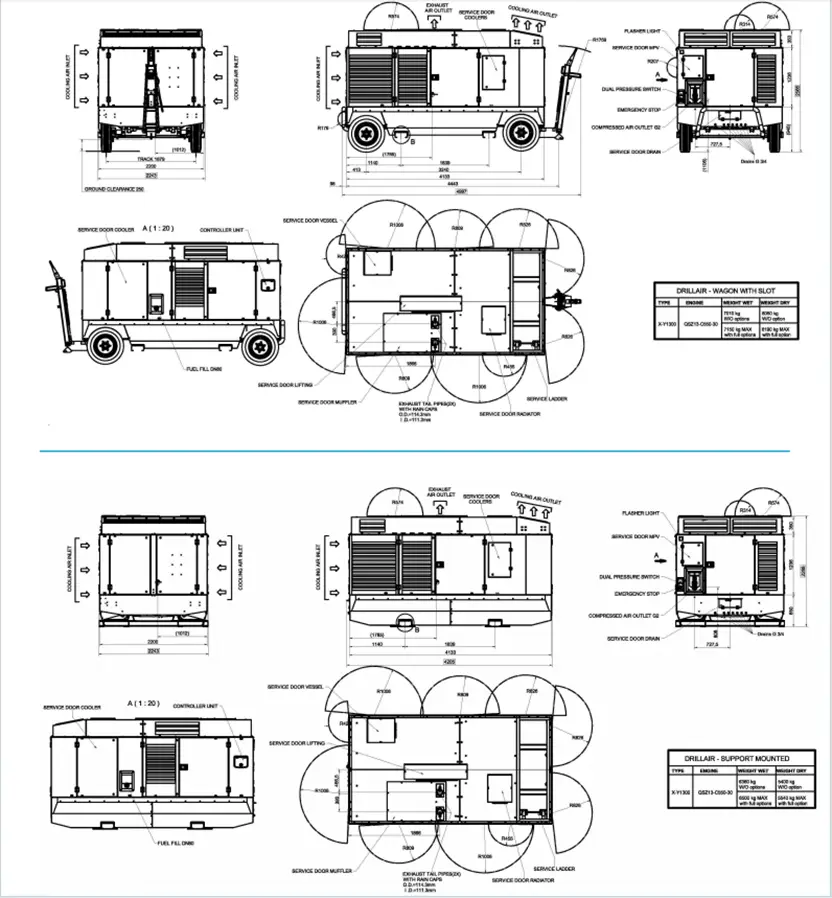

विशिष्टताएँ और आयाम

सिद्धांत डेटा

कंप्रेसर तत्व

कंप्रेसर की गुणवत्ता को उपयोग किए गए कंप्रेसर तत्व की विश्वसनीयता, दक्षता और स्थायित्व के माध्यम से मापा जा सकता है। कंप्रेसर तत्वों के डिजाइन में दशकों की विशेषज्ञता के माध्यम से, परिणाम बाजार पर सबसे कुशल और विश्वसनीय कंप्रेसर का उत्पादन है।

वायु/तेल विभाजक

वायु और तेल पृथक्करण एक फिल्टर तत्व के साथ संयुक्त केन्द्रापसारक तेल विभाजक के माध्यम से प्राप्त किया जाता है।

उच्च अधिकतम कामकाजी दबाव के लिए डिज़ाइन किया गया, विभाजक एक सीलबंद उच्च दबाव सुरक्षा राहत वाल्व, न्यूनतम दबाव वाल्व, स्वचालित ब्लो-डाउन वाल्व और दबाव नियामक से सुसज्जित है।

शीतलन प्रणाली

इंजन में लिक्विड-कूलर और इंटरकूलर और कंप्रेसर में ऑयल कूलर दिया गया है। शीतलन प्रणाली को सभी कैनोपी दरवाज़ों के बंद होने के साथ 50 डिग्री सेल्सियस तक की परिवेशीय परिस्थितियों में निरंतर संचालन के लिए उपयुक्त रूप से डिज़ाइन किया गया है।

कंप्रेसर विनियमन प्रणाली

डीजल चालित मोबाइल एयर कंप्रेसर विनियमन प्रणाली में एयर फिल्टर, एक एयर रिसीवर/तेल विभाजक, कंप्रेसर तत्व, इनलेट वाल्व के साथ एक इनलेट वाल्व असेंबली और एक ब्लो डाउन वाल्व शामिल है; सभी को एक इलेक्ट्रॉनिक विनियमन प्रणाली द्वारा नियंत्रित किया जाता है।

परिवर्तनीय विनियमन प्रणाली कंप्रेसर दबाव और प्रवाह का पूर्ण नियंत्रण देती है। यह कई बिंदुओं पर हवा के दबाव और हवा के तापमान को मापकर पोत के दबाव और आउटलेट प्रवाह को नियंत्रित करता है और मापे गए मूल्यों के अनुरूप वायु इनलेट वाल्व, इंजन की गति और ब्लो ऑफ वाल्व को नियंत्रित करता है।

किफायती ईंधन खपत पूरी तरह से स्वचालित स्टेप-लेस स्पीड रेगुलेटर द्वारा सुनिश्चित की जाती है जो हवा की मांग के अनुसार इंजन की गति को अनुकूलित करता है।

डिस्चार्ज आउटलेट

संपीड़ित हवा 1 x G2 से उपलब्ध है।

इंजन

कमिंस डीजल इंजन

डीजल से चलने वाला मोबाइल एयर कंप्रेसर लिक्विड-कूल्ड, छह-सिलेंडर कमिंस QSZ13-C550-30 डीजल इंजन द्वारा संचालित होता है। इंजन की शक्ति हेवी-ड्यूटी कपलिंग के माध्यम से कंप्रेसर तत्व तक प्रेषित होती है।

विद्युत व्यवस्था

X1300, Y1300 और XRS 1500-20 24-वोल्ट नेगेटिव ग्राउंड इलेक्ट्रिकल सिस्टम से लैस हैं।

इंस्ट्रुमेंटेशन - XC4003

XC4003 नियंत्रण कक्ष कंप्रेसर कैनोपी के सामने स्थित है।

सहज ज्ञान युक्त एटलस कोप्को XC4003 नियंत्रक आपकी उंगलियों पर आसानी से सभी कार्यों के साथ संचालित करना आसान है। नियंत्रक इंजन ईसीयू ऑपरेटिंग सिस्टम, और कई सुरक्षा चेतावनियों और विभिन्न मापदंडों पर शट डाउन का प्रबंधन भी करता है (नीचे सूचीबद्ध)।

XC4003 नियंत्रक कार्यक्षमता:

• मुख्य स्क्रीन

- पोत दबाव

- ईंधन स्तर

- चलने के घंटे

- आरपीएम

- वायु प्रवाह सीएफएम

• सामान्य सेटिंग्स

- डीपीएफ स्टेशनरी पुनर्जनन

- इंजन डायग्नोस्टिक्स

- ऑटो स्टार्ट/लोड/स्टॉप

- भाषाएँ

- माप की इकाइयाँ

• माप

- ईंधन की खपत

- इंजन कूलेंट तापमान

- कंप्रेसर तत्व तापमान

- पोत दबाव

- इंजन लोड

- इंजन ऑयल प्रेशर

- डीपीएफ सूट लोड

- ईंधन तापमान

- बैटरी वोल्टेज

- नियामक दबाव

- लोड/अनलोड किए गए घंटे

- सफल/असफल शुरुआत

- सेवा टाइमर (2)

• परिचालन नियंत्रण

- पूर्व निर्धारित प्रवाह या परिचालन दबाव

• सेवा

- डेटा ट्रेंडिंग

- प्रोजेक्ट बैकअप

• खतरे की घंटी

- सक्रिय अलार्म

- इवेंट लॉग इतिहास

- अलार्म लॉग इतिहास

सुरक्षा उपकरण

कंप्रेसर कंप्रेसर और इंजन के लिए मानक सुरक्षा उपकरणों से सुसज्जित है। यूनिट पूरी तरह से बंद हो जाएगी:

- इंजन ऑयल का तापमान बहुत अधिक बढ़ जाना

- इंजन ऑयल का दबाव बहुत कम हो जाना

- संपीड़ित हवा का आउटलेट तापमान एक निर्दिष्ट सीमा से बाहर चला जाता है।

- कम ईंधन स्तर

स्टार्टर मोटर को अत्यधिक समय तक चलने या जब इंजन चल रहा हो तो ओवरलोडिंग से भी बचाया जाता है।

बॉडीवर्क

डीजल से चलने वाले मोबाइल एयर कंप्रेसर को मानक के रूप में जिंक लेपित स्टील कैनोपी के साथ पाउडर कोट पेंट फिनिश के साथ उत्कृष्ट संक्षारण सुरक्षा प्रदान की जाती है।

चौड़े दरवाजे सभी घटकों तक पूर्ण सेवा पहुंच प्रदान करते हैं।

विनिर्माण एवं पर्यावरण मानक

X1300, Y1300 और XRS 1500-20 का निर्माण कड़े आईएसओ 9001 नियमों का पालन करते हुए और पूरी तरह से लागू पर्यावरण द्वारा किया जाता है।

आईएसओ 14001 आवश्यकताओं को पूरा करने वाली प्रबंधन प्रणाली। पर्यावरण पर न्यूनतम नकारात्मक प्रभाव सुनिश्चित करने पर ध्यान दिया गया है।

प्रदत्त दस्तावेज़ीकरण

यूनिट को निम्नलिखित दस्तावेजों और प्रमाणपत्रों के साथ वितरित किया जाता है:

- कंप्रेसर के लिए स्पेयर पार्ट्स की सूची।

- कंप्रेसर और इंजन दोनों के लिए निर्देश मैनुअल।

- मशीन परीक्षण प्रमाणपत्र।

- पोत प्रमाणपत्र.

वारंटी कवरेज

• वारंटी जानकारी के लिए कृपया उत्पाद प्रस्तुति देखें।

• विस्तारित वारंटी कार्यक्रम उपलब्ध हैं; अधिक जानकारी के लिए कृपया अपने स्थानीय बिक्री प्रतिनिधि से संपर्क करें।

* नोट: उत्पादों में निरंतर सुधार के कारण, तकनीकी विशिष्टताओं में बिना किसी पूर्व सूचना के परिवर्तन किया जा सकता है।
