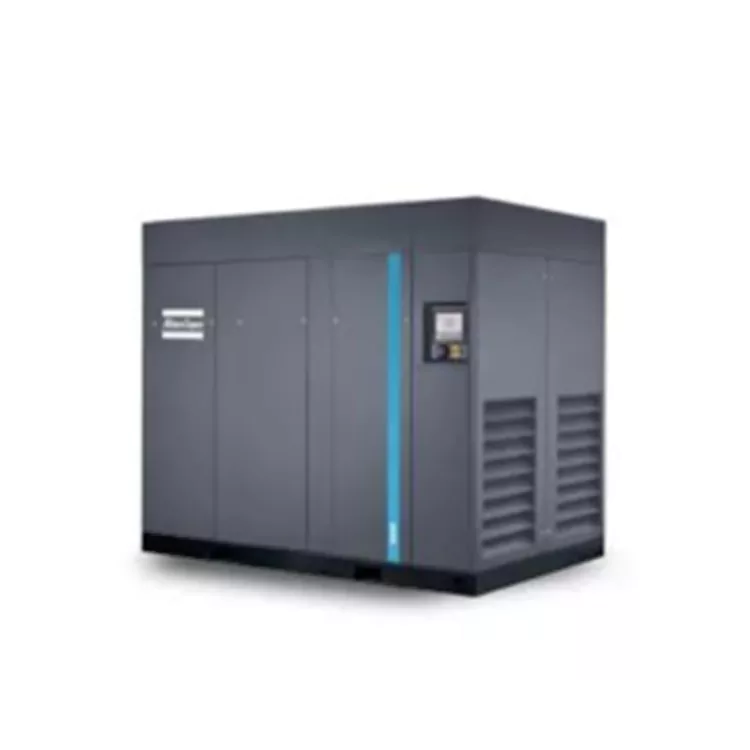

कम दबाव वाला तेल-मुक्त स्क्रू एयर कंप्रेसर

एक पेशेवर आपूर्तिकर्ता के रूप में, डेचुआन टिकाऊ लो-प्रेशर ऑयल-फ्री स्क्रू एयर कंप्रेसर प्रदान करता है।

उत्पाद लाभ

रखरखाव-मुक्त ड्राइव प्रणाली

• रखरखाव-मुक्त, पूरी तरह से बंद, धूल और मलबे को प्रवेश करने से रोकना

• यह कठोर वातावरण के लिए उपयुक्त है

• कपलिंग की दक्षता हानि के बिना, उच्च दक्षता वाला गियर ड्राइव

• मानक मॉडल के लिए अधिकतम ऑपरेटिंग परिवेश तापमान 46˚C है, और उच्च तापमान मॉडल के लिए, यह 55˚C है

अति-कुशल मोटर

• मोटर दक्षता वर्ग IE4

• सुरक्षा वर्ग IP55, इन्सुलेशन वर्ग F, तापमान वृद्धि वर्ग B

• नॉन-ड्राइव एंड ग्रीस-लुब्रिकेटेड रखरखाव-मुक्त बीयरिंग को अपनाता है

• कम दबाव वाला ऑयल-फ्री स्क्रू एयर कंप्रेसर कठोर वातावरण में निरंतर संचालन के लिए उपयुक्त है

मजबूत घूमने वाला तेल फिल्टर

• भागों की सेवा जीवन को बढ़ाने के लिए तेल में अशुद्धियों को कुशलतापूर्वक फ़िल्टर करें

•तेल फ़िल्टर एक बाईपास वाल्व से सुसज्जित है

•स्वतंत्र सुपर-बड़े डिज़ाइन वाला ऑयल कूलर और आफ्टरकूलर

रोटर आउटलेट पर कम तापमान तेल की लंबी सेवा जीवन सुनिश्चित करता है

•अंतर्निहित यांत्रिक भाप-जल विभाजक लगभग 100% घनीभूत पानी को हटा सकता है

•तनाव-मुक्ति डिज़ाइन हीट एक्सचेंजर में थर्मल शॉक को समाप्त करता है

Elektronikon® टचस्क्रीन नियंत्रक

•रिमोट कंट्रोल, अलार्म आउटपुट, रखरखाव और सर्विसिंग योजना और नेटवर्क निदान सभी उपलब्ध हैं

•अंतर्निहित स्मार्टलिंक रिमोट डायग्नोसिस एयर कंप्रेसर सिस्टम के प्रदर्शन को अधिकतम करता है और ऊर्जा संरक्षण प्राप्त करता है

एकाधिक कम्प्रेसर का निदान (संयुक्त नियंत्रण में 2,4 और 6 इकाइयाँ वैकल्पिक हैं)

•हैवी-ड्यूटी वायु सेवन फ़िल्टर

•लो-प्रेशर ऑयल-फ्री स्क्रू एयर कंप्रेसर 99.9% मोटे कण वाली धूल को हटा सकता है, जिससे कंप्रेसर घटकों की सुरक्षा बढ़ जाती है

• अत्यधिक लंबी सेवा जीवन

एटलस जीएल 37-75 में उत्कृष्ट दक्षता, उत्कृष्ट संपीड़ित वायु गुणवत्ता, स्थिर गैस उपयोग स्थितियों के तहत कम ऊर्जा खपत और दक्षता और विश्वसनीयता सुनिश्चित करने वाली बुद्धिमान विशेषताएं शामिल हैं। Elektronikon" टच कंट्रोलर को अपनाया गया है, जिसमें SMARTLINK द्वारा प्रदान किए गए वास्तविक समय के दूरस्थ निदान और अनुकूलन सुझावों के साथ-साथ उत्पादन प्रणालियों में एकीकरण के लिए OPCUA शामिल है।

एटलस जीएल 37-75 के तकनीकी पैरामीटर

एटलस जीएल 37-75 के विनिर्देश आयाम

मुख्य पैरामीटर

यूनिट के प्रदर्शन मापदंडों को ISO1217, अनुबंध सी और 2009 के अनुसार मापा जाता है

वर्कस्टेशन ध्वनि दबाव स्तर परीक्षण: LpWSA (रेफरी 20 μPa) dB(A)(त्रुटि: 3dB(A))

शोर का स्तर ISO2151 और ISO9614 मानकों के अनुसार मापा जाता है

एफएडी को निम्नलिखित कामकाजी दबावों पर मापा जाता है: 5.5 बार मॉडल के लिए 5 बार

संदर्भ संचालन स्थितियाँ: पूर्ण सेवन दबाव: 1 बार

वायु सेवन तापमान: 20°C

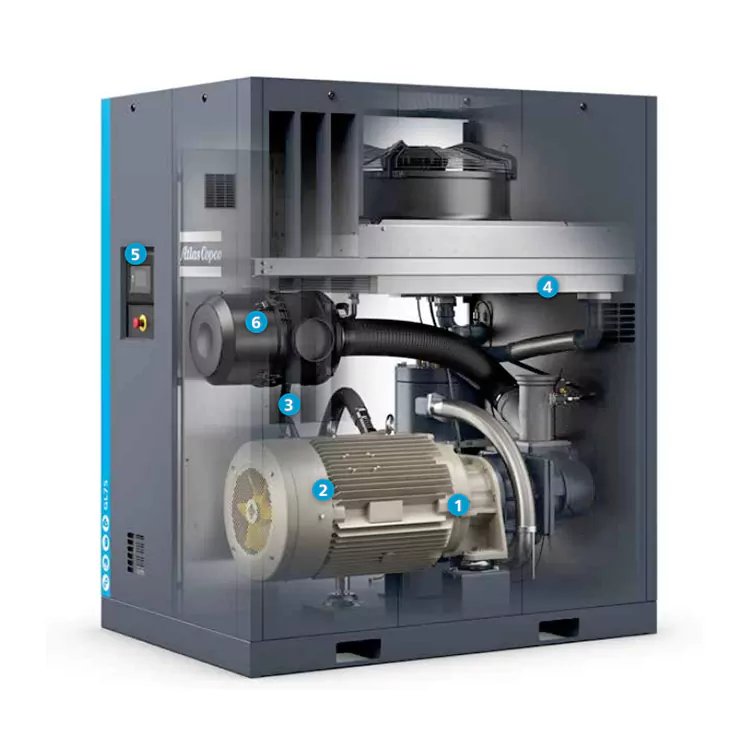

एटलस जीएल 37-75 एयर कंप्रेसर की मुख्य संरचना

1. मुख्य इकाई अनुभाग: इसमें सेवन वाल्व, निकास वाल्व, ट्रांसमिशन सिस्टम इत्यादि शामिल हैं, जिनका उपयोग वायु सेवन, संपीड़न और निकास प्राप्त करने के लिए किया जाता है।

2. सहायक प्रणालियाँ: चिकनाई तेल प्रणाली, शीतलन जल प्रणाली, विद्युत नियंत्रण प्रणाली आदि सहित, वायु कंप्रेसर के सामान्य संचालन को सुनिश्चित करने के लिए उपयोग किया जाता है।

एटलस जीएल 37-75 एयर कंप्रेसर की कार्य प्रक्रिया

1. स्टार्टअप चरण: जब पावर बटन दबाया जाता है, तो इलेक्ट्रॉनिक नियंत्रण प्रणाली स्वचालित रूप से वायु कंप्रेसर की स्नेहन प्रणाली और शीतलन जल प्रणाली शुरू कर देगी। उसी समय, सेवन वाल्व खुल जाता है और हवा मुख्य इकाई के आंतरिक भाग में प्रवेश करती है।

2. संपीड़न चरण: जैसे ही स्क्रू रोटर घूमता है, मुख्य इकाई के अंदर की हवा संपीड़न बल के अधीन होती है, और दबाव धीरे-धीरे बढ़ता है। इस बिंदु पर, संपीड़ित गैस को वापस बहने से रोकने के लिए निकास वाल्व बंद कर दिया जाता है।

3. निकास चरण: जब निर्धारित दबाव मान तक पहुंच जाता है, तो इलेक्ट्रॉनिक नियंत्रण प्रणाली संपीड़ित गैस को डिस्चार्ज करने के लिए स्वचालित रूप से निकास वाल्व को सक्रिय कर देगी। इस बीच, इनटेक वाल्व बंद हो जाता है और लो-प्रेशर ऑयल-फ्री स्क्रू एयर कंप्रेसर अगली शुरुआत की प्रतीक्षा की स्थिति में प्रवेश कर जाता है।

4. शटडाउन चरण: जब एयर कंप्रेसर के संचालन को रोकना आवश्यक हो, तो शटडाउन बटन दबाएं। इलेक्ट्रॉनिक नियंत्रण प्रणाली स्नेहन प्रणाली और शीतलन जल प्रणाली को बंद कर देगी, और धीरे-धीरे सेवन वाल्व और निकास वाल्व को बंद कर देगी। अंत में, एयर कंप्रेसर ने पूरी तरह से काम करना बंद कर दिया।

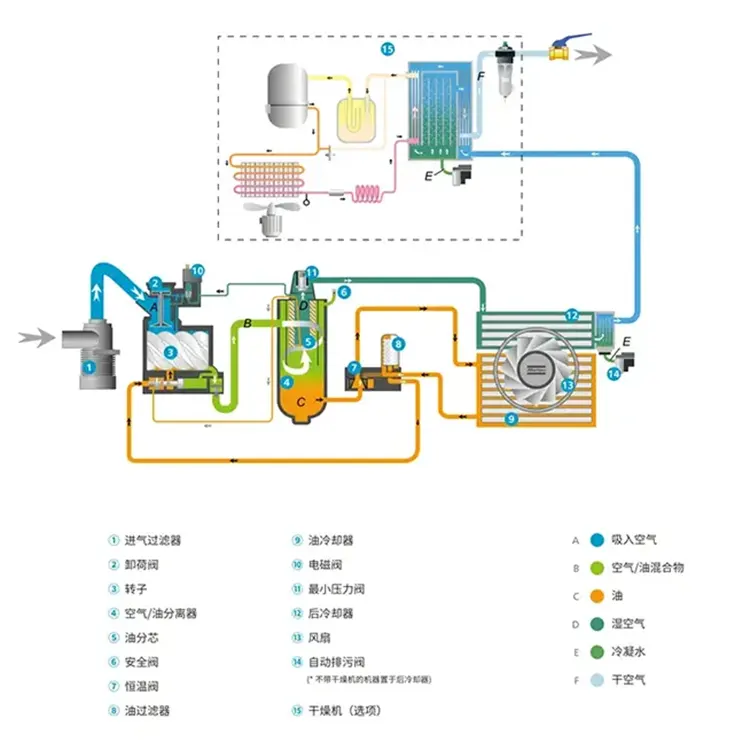

एटलस जीएल 37-75 एयर कंप्रेसर कार्य प्रवाह चार्ट
