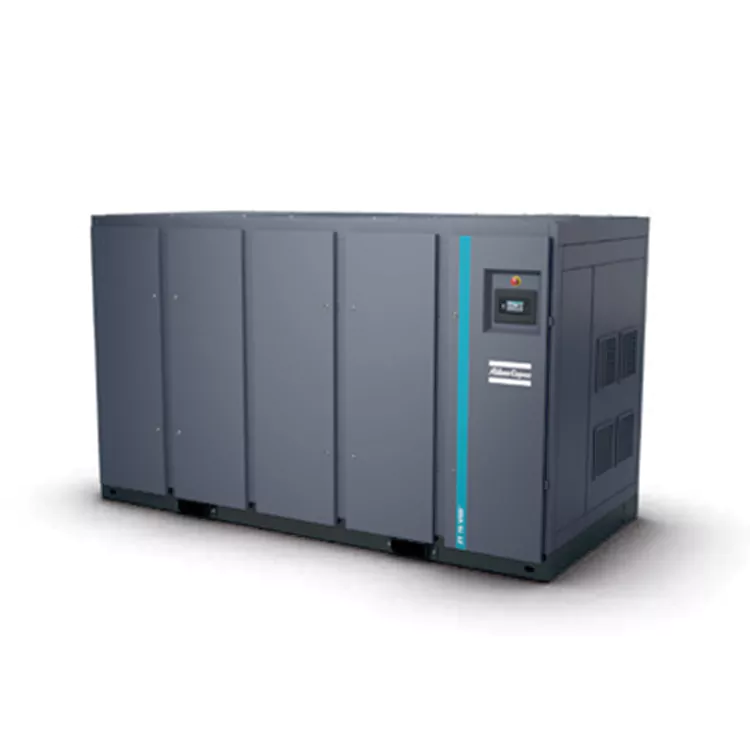

डेचुआन सीधे निर्यात के लिए सेमीकंडक्टर लैब्स के लिए ऑयल फ्री एयर कंप्रेसर का निर्माण करता है। यह विशेष प्रणाली क्लीनरूम वेफर संदूषण और महंगी माइक्रो-चिप विनिर्माण दोषों को रोकने के लिए प्रमाणित तेल मुक्त हवा प्रदान करती है। हमसे संपर्क करें!
सटीक अनुसंधान सुविधाओं के लिए विश्वसनीय उपयोगिता लाइनें स्थापित करने के लिए, सेमीकंडक्टर लैब्स आपूर्तिकर्ताओं के लिए चीन ऑयल फ्री एयर कंप्रेसर से स्रोत। डेचुआन के उच्च शुद्धता वाले वायु समाधान हाइड्रोकार्बन के अंश को खत्म करने के लिए बहुस्तरीय कार्बन अलगाव सील का उपयोग करते हैं, जिससे महत्वपूर्ण सिलिकॉन नक़्क़ाशी के लिए प्राचीन गैस की गुणवत्ता सुनिश्चित होती है।
अर्धचालक निर्माण और पतली-फिल्म लिथोग्राफी में, वायु लाइन के माध्यम से किए गए तेल वाष्प की एक सूक्ष्म बूंद भी पूरे उत्पादन बैच को बर्बाद कर सकती है। यह विशेष उत्पाद शुद्धता के उच्चतम मानकों को पूरा करने के लिए इंजीनियर किया गया है:
• टीयूवी प्रमाणित क्लास 0 एयर डिलिवरी: हमारे सिस्टम अलग-अलग ऑपरेटिंग तापमानों पर कठोर परीक्षण से गुजरते हैं। स्वतंत्र विश्लेषण आउटपुट एयर स्ट्रीम में तेल के बिल्कुल शून्य निशान की पुष्टि करता है।
• संक्षारण-मुक्त आंतरिक वायु पथ: संपीड़न कक्ष के डाउनस्ट्रीम पाइपिंग, कूलर बंडल और पृथक्करण मैट्रिक्स का हर टुकड़ा प्रीमियम स्टेनलेस स्टील से बना है ताकि जंग के गुच्छे को साफ कमरे की वायु लाइनों को दूषित करने से रोका जा सके।
• उन्नत Elektronikon® एकीकरण: एकीकृत नियंत्रक परिचालन मेट्रिक्स को बारीकी से ट्रैक करता है और यह सुनिश्चित करने के लिए सक्रिय सुरक्षा शटडाउन की सुविधा देता है कि कोई भी अशुद्ध हवा कभी भी प्रयोगशाला ग्रिड में प्रवेश न करे।
सेमीकंडक्टर वेफर निर्माण में, तेल एरोसोल की एक बूंद पूरे क्लीनरूम वातावरण को दूषित कर सकती है, हजारों सिलिकॉन वेफर्स को बर्बाद कर सकती है और लाखों उत्पादन समय का नुकसान कर सकती है। पारंपरिक वायु कंप्रेसर इन नैनोमीटर-स्केल प्रक्रियाओं के लिए आवश्यक पूर्ण शून्य-हाइड्रोकार्बन शुद्धता की गारंटी नहीं दे सकते हैं।
सेमीकंडक्टर लैब्स के लिए विशेष ऑयल फ्री एयर कंप्रेसर शुद्ध प्रक्रिया सुरक्षा की गारंटी देता है:
• प्रमाणित कक्षा 0 वायु प्रवाह: पूर्ण शून्य तेल उपस्थिति सुनिश्चित करने के लिए अत्यधिक थर्मल और दबाव रेंज में टीयूवी द्वारा सख्ती से परीक्षण किया गया।
• पार्टिकुलेट-मुक्त इंटरनल: स्टेनलेस स्टील प्रीकूलर और स्टार-फिन हीट एक्सचेंजर्स वायु पथ के भीतर ऑक्सीकरण के गुच्छे या रासायनिक बहाव को खत्म करते हैं।
• इलेक्ट्रॉनिक मॉनिटरिंग शील्ड: सक्रिय रखरखाव अलार्म और स्वचालित गलती शटडाउन आपके क्लीनरूम टूल तक पहुंचने से पहले सिस्टम विचलन को रोकते हैं।
• सिस्टम पावर रेटिंग: 55kw - 900kw उच्च-घनत्व कॉन्फ़िगरेशन।
• वॉल्यूमेट्रिक डिलीवरी दर: 4.2 - 148.5 m³/मिनट स्वच्छ स्ट्रीम आउटपुट।
• तेल सामग्री वर्गीकरण: आईएसओ 8573-1 वर्ग 0 पूरी तरह से तेल मुक्त सत्यापन।
• कूलिंग लेआउट: स्टेनलेस स्टील द्रव कूलिंग रासायनिक निकास को रोकता है।
जेडआर/जेडटी 55-90 (एफएफ) एसटीडी| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| जेडटी 55 -8.6एसटीडी | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| जेडटी 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| जेडटी 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| जेडआर 75 वीएसडी -8.6 एसटीडी | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| जेडआर 75 वीएसडी -10.4 एसटीडी | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| जेडआर 90 वीएसडी -8.6 एसटीडी | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| जेडआर 90 वीएसडी -10.4 एसटीडी | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| जेडटी 75 वीएसडी -8.6 एसटीडी | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| जेडटी 75 वीएसडी -10.4 एसटीडी | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| जेडटी 90 वीएसडी -8.6 एसटीडी | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| जेडटी 90 वीएसडी -10.4 एसटीडी | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
यूनिट के लिए प्रदर्शन संदर्भ शर्तों को आईएसओ 1217 के अनुबंध सी, चौथे संस्करण (2009) के अनुसार मापा गया था:
· सापेक्ष आर्द्रता: 0%
· पूर्ण इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (एफएडी) को निम्नलिखित ऑपरेटिंग दबावों पर मापा गया था:
लगातार गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
वीएसडी प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)। आईएसओ 2151:2004 (150 9614/2 ध्वनि तीव्रता स्कैनिंग विधि का उपयोग करके) के अनुसार मापा गया। नया जोड़ा गया सुधार कारक पूरी तरह से अनिश्चित मान (KpAd) है, जो परीक्षण कोड के अनुरूप है।
· (3) वजन केवल संदर्भ के लिए है; आपूर्ति किया गया वास्तविक वजन मान्य होगा।
जेडआर/जेडटी 110-160 (एफएफ) एसटीडी
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 110 -7.5 एसटीडी | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| जेडआर 110 -8.6 एसटीडी | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| जेडआर 110 -10 एसटीडी | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| जेडआर 132 -7.5 एसटीडी | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| जेडआर 132 -8.6 एसटीडी | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| जेडआर 132 -10 एसटीडी | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| जेडआर 145 -7.5 एसटीडी | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| जेडआर 145 -8.6 एसटीडी | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| जेडआर 145 -10 एसटीडी | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| जेडआर 160 -7.5 एसटीडी | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| जेडआर 160 -8.6 एसटीडी | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| जेडआर 160 -10 एसटीडी | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| जेडटी 110 -7.5 एसटीडी | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| जेडटी 110 -8.6 एसटीडी | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| जेडटी 110 -10 एसटीडी | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| जेडटी 132 -7.5 एसटीडी | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| जेडटी 132 -8.6 एसटीडी | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| जेडटी 132 -10 एसटीडी | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| जेडटी 145 -7.5 एसटीडी | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| जेडटी 145 -8.6 एसटीडी | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| जेडटी 145 -10 एसटीडी | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| जेडटी 160 -7.5 एसटीडी | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| जेडटी 160 -8.6 एसटीडी | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| जेडटी 160 -10 एसटीडी | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 एसटीडी | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 एसटीडी | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 एसटीडी | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 एसटीडी | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| जेडटी 110 वीएसडी-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 110 वीएसडी-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 132 वीएसडी-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 132 वीएसडी-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 160 वीएसडी-8.6 एसटीडी(वी1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 160 वीएसडी-10.4 एसटीडी(वी1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 160 वीएसडी-8.6 एसटीडी(वी2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
आईएसओ 1217 अनुलग्नक सी, चौथा संस्करण (2009) के अनुसार, इकाई प्रदर्शन संदर्भ शर्तें इस प्रकार हैं:
· सापेक्ष आर्द्रता: 0%
· पूर्ण इनलेट दबाव: 1 बार
· इनलेट तापमान: 20°C
विस्थापन FAD को निम्नलिखित ऑपरेटिंग दबावों पर मापा जाता है:
लगातार गति मॉडल:
-7.5 बार मॉडल: 7 बार
-8.6 बार मॉडल: 7 बार
-10 बार मॉडल: 9 बार
वीएसडी मॉडल:
-8.6 बार मॉडल: 7 बार
-10.4 बार मॉडल: 9 बार
(2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)। आईएसओ 2151:2004 (आईएसओ 9614/2 ध्वनि तीव्रता स्कैनिंग विधि) के अनुसार मापा गया। नया जोड़ा गया सुधार कारक KpAd अनिश्चित है, जो परीक्षण कोड का अनुपालन करता है।
(3) वी1=380वी, वी2=400वी।
(4) वजन केवल संदर्भ के लिए है; वास्तविक वजन प्रबल होगा.
जेडआर/जेडटी 200-275 (एफएफ)
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| जेडआर 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| जेडआर 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| जेडआर 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| जेडआर 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| जेडआर 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| जेडआर 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| जेडआर 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| जेडआर 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| जेडआर 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| जेडटी 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| जेडटी 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| जेडटी 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| जेडटी 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| जेडटी 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| जेडटी 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| जेडटी 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| जेडटी 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| जेडटी 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 250 वीएसडी-8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| जेडआर 250 वीएसडी-10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| जेडआर 315 वीएसडी-8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| जेडआर 315 वीएसडी-10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| जेडटी 250 वीएसडी-8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| जेडटी 250 वीएसडी-10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| जेडटी 315 वीएसडी-8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| जेडटी 315 वीएसडी-10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
- सापेक्ष आर्द्रता: 0%
-पूर्ण इनलेट दबाव: 1बार
-इनलेट तापमान: 20°℃
डिस्चार्ज दर (एफएडी) को निम्नलिखित ऑपरेटिंग दबावों पर मापा गया था
लगातार गति प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
वीएसडी प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)।
आईएसओ 2151:2004 (150 9614/2 (ध्वनि तीव्रता स्कैनिंग विधि) का उपयोग करके) के अनुसार मापा गया।
नया जोड़ा गया सुधार कारक पूरी तरह से अनिश्चित मान (KpAd) है, जो परीक्षण कोड के अनुरूप है।
(3) वजन केवल संदर्भ के लिए है; आपूर्ति किया गया वास्तविक वजन मान्य होगा।
जेडआर 300-750
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| जेडआर 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| जेडआर 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| जेडआर 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| जेडआर 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| जेडआर 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| जेडआर 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| जेडआर 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| जेडआर 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| जेडआर 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| जेडआर 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| जेडआर 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| जेडआर 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| जेडआर 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| जेडआर 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| जेडआर 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| जेडआर 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| जेडआर 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| जेडआर 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| जेडआर 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 355 वीएसडी-8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| जेडआर 355 वीएसडी-10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| जेडआर 400 वीएसडी -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| जेडआर 400 वीएसडी -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 वीएसडी -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| जेडआर 700 वीएसडी -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| जेडआर 700 वीएसडी -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| जेडआर 900 वीएसडी -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 वीएसडी -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
यूनिट के लिए प्रदर्शन संदर्भ शर्तों को आईएसओ 1217 के अनुबंध सी, चौथे संस्करण (2009) के अनुसार मापा गया था:
· सापेक्ष आर्द्रता: 0%
· पूर्ण इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (एफएडी) को निम्नलिखित ऑपरेटिंग दबावों पर मापा गया था:
लगातार गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
वीएसडी प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)। आईएसओ 2151:2004 (150 9614/2 ध्वनि तीव्रता स्कैनिंग विधि का उपयोग करके) के अनुसार मापा गया। नया जोड़ा गया सुधार कारक पूरी तरह से अनिश्चित मान (KpAd) है, जो परीक्षण कोड के अनुरूप है।
· (3) वजन केवल संदर्भ के लिए है; आपूर्ति किया गया वास्तविक वजन मान्य होगा।
ZR 200X-400X
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|
| जेडआर 75 वीएसडी+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| जेडआर 90 वीएसडी+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| जेडआर 110 वीएसडी+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| जेडआर 132 वीएसडी+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| जेडटी 145 वीएसडी+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| जेडटी 160 वीएसडी+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| जेडटी 75 वीएसडी+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 90 वीएसडी+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 110 वीएसडी+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 132 वीएसडी+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 145 वीएसडी+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 160 वीएसडी+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|
| जेडआर 75 वीएसडी+ एफएफ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 90 वीएसडी+ एफएफ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 110 वीएसडी+ एफएफ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 132 वीएसडी+ एफएफ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 145 वीएसडी+ एफएफ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 160 वीएसडी+ एफएफ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| जेडटी 75 वीएसडी+ एफएफ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 90 वीएसडी+ एफएफ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 110 वीएसडी+ एफएफ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 132 वीएसडी+ एफएफ | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 145 वीएसडी+ एफएफ | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 160 वीएसडी+ एफएफ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
यूनिट के लिए प्रदर्शन संदर्भ शर्तों को आईएसओ 1217 के अनुबंध सी, चौथे संस्करण (2009) के अनुसार मापा गया था:
· सापेक्ष आर्द्रता: 0%
· पूर्ण इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (एफएडी) को निम्नलिखित ऑपरेटिंग दबावों पर मापा गया था:
लगातार गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
वीएसडी प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)। आईएसओ 2151:2004 (150 9614/2 ध्वनि तीव्रता स्कैनिंग विधि का उपयोग करके) के अनुसार मापा गया। नया जोड़ा गया सुधार कारक पूरी तरह से अनिश्चित मान (KpAd) है, जो परीक्षण कोड के अनुरूप है।
· (3) वजन केवल संदर्भ के लिए है; आपूर्ति किया गया वास्तविक वजन मान्य होगा।
एशिया में एक इलेक्ट्रॉनिक्स निर्माता ने उच्च शुद्धता वाले नाइट्रोजन-जनरेशन लूप और वायवीय परीक्षण हथियारों की आपूर्ति के लिए डेचुआन की विशेष वायु प्रणाली स्थापित की। पहले, मानक कंप्रेसर ट्रेस तेल वाष्प को इनलाइन फिल्टर, कोटिंग लिथोग्राफी लेंस और वेफर कोटिंग्स में सूक्ष्म-फ्रैक्चर के कारण स्थानांतरित करने की अनुमति देते थे। सेमीकंडक्टर लैब्स के लिए ऑयल फ्री एयर कंप्रेसर स्थापित करने के बाद, लैब ने शून्य तेल से संबंधित लाइन संदूषण की घटनाओं की सूचना दी, जिससे दो वर्षों के निरंतर संचालन के दौरान साफ-सफाई और पुन: अंशांकन लागत में पर्याप्त बचत हुई।
• स्टेनलेस स्टील सामग्री अपग्रेड: हम सख्त सूक्ष्म-संदूषण दिशानिर्देशों को पूरा करने के लिए सभी मानक आंतरिक कास्ट घटकों को उच्च-ग्रेड स्टेनलेस स्टील से बदलते हैं।
• उन्नत संचार प्रोटोकॉल: यूनिट विशेष संचार प्रोटोकॉल के साथ पहले से लोड किया गया है, जो क्लीनरूम नियंत्रण केंद्रों को दूर से एयर मेट्रिक्स की निगरानी करने की अनुमति देता है।
• कॉम्पैक्ट स्ट्रक्चरल फ़ुटप्रिंट: आंतरिक लेआउट को फ़ुटप्रिंट को कम करने के लिए अनुकूलित किया गया है, जिससे इसे तंग प्रयोगशाला बेसमेंट उपयोगिता स्थानों में स्थापित करना आसान हो जाता है।
उत्तर: हां, हमारा वायु उत्पादन उन्नत क्लीनरूम डिसीकेंट ड्रायर और उप-माइक्रोन कण निस्पंदन सिस्टम के साथ पूरी तरह से संगत है। चूंकि कच्ची हवा में शून्य तेल वाष्प होता है, इसलिए आपके उपयोग के लिए विशेष फिल्टर तेल की धुंध से अवरुद्ध नहीं होंगे, जिससे फिल्टर का जीवन बढ़ जाएगा।
ए: सेमीकंडक्टर लैब्स के लिए ऑयल फ्री एयर कंप्रेसर में तेल-चिकनाई वाले गियर हाउसिंग और शुष्क संपीड़न कक्ष के बीच एक भौतिक वायुमंडलीय वेंट स्थान होता है। विशिष्ट गैर-संपर्क कार्बन रिंग सील को नकारात्मक दबाव चैनलों के साथ जोड़ा जाता है, जिससे यह सुनिश्चित होता है कि किसी भी गियर तेल धुंध को स्वच्छ वायु धारा में प्रवेश करने से पूरी तरह से अवरुद्ध किया जाता है।
उत्तर: Elektronikon® नियंत्रक प्रति सेकंड कई बार महत्वपूर्ण डेटा का नमूना लेता है। यदि किसी भी स्तर पर तापमान में वृद्धि का पता चलता है, तो सिस्टम तुरंत एक स्वचालित शटडाउन ट्रिगर करता है और आइसोलेशन वाल्व बंद कर देता है, जिससे यह सुनिश्चित होता है कि बिना ठंडी हवा आपके प्रयोगशाला के संवेदनशील उपकरणों में कभी भी नीचे की ओर प्रवाहित न हो।
कॉपीराइट © 2025 डेचुआन कंप्रेसर (शंघाई) कं, लिमिटेड सर्वाधिकार सुरक्षित।
