उत्पाद वर्णन

निरंतर विश्वसनीयता की मांग करने वाले निरंतर संचालन के लिए, DECHUAN से एक पेशेवर चीन IE4 दक्षता मोटर ऑयल-इंजेक्टेड कंप्रेसर खरीदना एक आदर्श यांत्रिक समाधान प्रदान करता है। उच्च-चुंबकीय पारगम्यता वाली स्थायी सामग्रियों से निर्मित, IE4 मोटर मानक विकल्पों की तुलना में काफी कम थर्मल उत्सर्जन के साथ संचालित होती है, जो आपकी विशिष्ट ऊर्जा आवश्यकताओं को कम रखते हुए फैक्ट्री प्रवाह दर (FAD) को औसतन 6.9% बढ़ाती है।

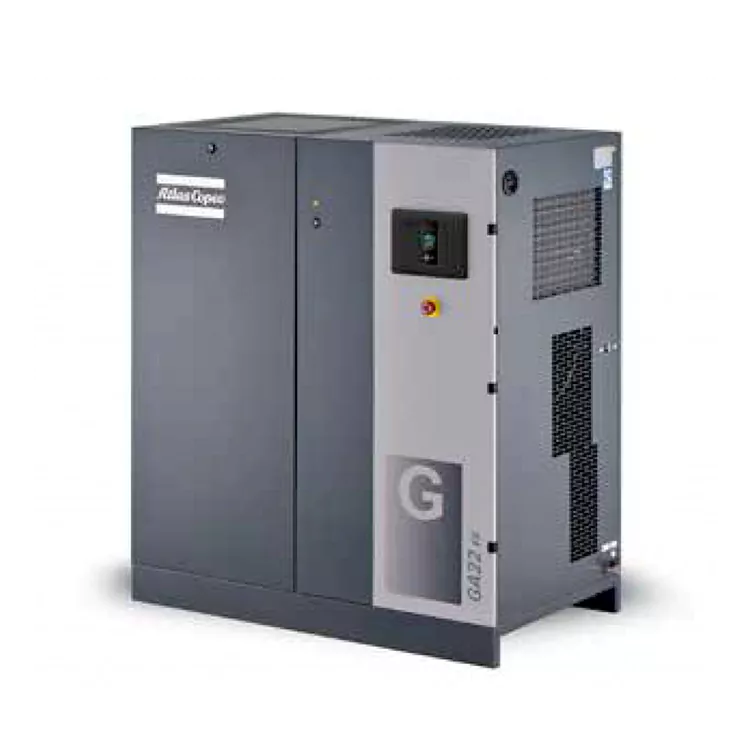

IE4 Efficiency Motor Oil-Injected Compressor

IE4 श्रृंखला की मुख्य इंजीनियरिंग विशेषताएं

1. डायरेक्ट गियर-ड्राइव असेंबली: बेल्ट कॉन्फ़िगरेशन के लिए सामान्य तनाव भार और बिजली की हानि को दूर करता है, जिससे 99% ट्रांसमिशन दक्षता मिलती है।

2. फोर्स्ड कंट्रोल कैबिनेट कूलिंग: महत्वपूर्ण विद्युत रिले के आसपास परिवेश के तापमान को कम करने के लिए स्वतंत्र वायु चैनलिंग की सुविधा, जिससे उनका परिचालन जीवन दोगुना हो जाता है।

3. हाई-परफॉर्मेंस एयर एंड: विशेष स्क्रू रोटर प्रोफाइल आंतरिक एयर बैकफ्लो फिसलन को रोकने के लिए कड़ी मंजूरी प्रदान करता है।

आपकी मोटर दक्षता ग्रेड लंबी अवधि की लागतों के लिए क्यों मायने रखती है?

एक सामान्य हाई-ड्यूटी फैक्ट्री में, एयर कंप्रेसर की कुल जीवनकाल लागत का 80% से अधिक इसकी प्रारंभिक खरीद मूल्य के बजाय इसके द्वारा उपभोग की जाने वाली बिजली से आता है। निम्न-स्तरीय IE2 या मानक IE3 मोटर चलाने का मतलब है कि आपकी सुविधा को आंतरिक तांबे के नुकसान, विंडेज प्रतिरोध और गर्मी अपव्यय के कारण हर साल हजारों डॉलर का नुकसान हो रहा है।

हमारा विशेष IE4 दक्षता मोटर ऑयल-इंजेक्टेड कंप्रेसर इस महंगी समस्या को ठीक करता है। IE4 अल्ट्रा-प्रीमियम मोटर के एकीकरण का मतलब है कि इकाई न्यूनतम हानि के साथ विद्युत ऊर्जा को यांत्रिक बल में परिवर्तित करती है। क्योंकि ऑपरेशन के दौरान मोटर बहुत ठंडी रहती है, बीयरिंग ग्रीस का क्षरण काफी धीमा हो जाता है, जो सामान्य वाइंडिंग बर्नआउट और अप्रत्याशित बीयरिंग विफलताओं को समाप्त करता है जो प्लांट लाइनों को रोकते हैं।

ऊर्जा दक्षता एवं तकनीकी पैरामीटर

अल्ट्रा-प्रीमियम मोटर प्रौद्योगिकी का एकीकरण IE4 दक्षता मोटर ऑयल-इंजेक्टेड कंप्रेसर को आंशिक भार पर भी चरम दक्षता बनाए रखने की अनुमति देता है, जिससे कुल परिचालन लागत में काफी कमी आती है।

जीए सीरीज तकनीकी पैरामीटर्स

नमूना	अधिकतम कार्य दबाव बार(ई)	अधिकतम कार्य दबाव साई	एफएडी फ्लो एल/एस	एफएडी प्रवाह एम³/मिनट	एफएडी फ्लो सीएफएम	मोटर पावर किलोवाट	मोटर पावर एच.पी	शोर स्तर डीबी(ए)	वजन मानक किग्रा	वजन मानक पाउंड	वज़न पूर्ण-प्रदर्शन किग्रा	वज़न पूर्ण-प्रदर्शन पाउंड	आउटलेट का आकार
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	जी1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	जी1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	जी1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	जी1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	जी1*
जीए15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	जी1*
जीए15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	जी1*
जीए15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	जी1*
जीए15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	जी1*
जीए15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	जी1*
जीए18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	जी1*
जीए18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	जी1*
जीए18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	जी1*
जीए18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	जी1*
जीए18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	जी1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	जी1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	जी1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	जी1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	जी1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	जी1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	जी1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	जी1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	जी1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	जी1*

ISO 1217, Ed.3, Annex C-1996 के अनुसार परीक्षण किए गए यूनिट प्रदर्शन पैरामीटर शोर स्तर ISO 2151 / न्यूरॉप / CagiPN8NTC2 के अनुरूप है

संदर्भ परीक्षण शर्तें:

· पूर्ण इनलेट दबाव: 1 बार

· एयर इनलेट तापमान: 20°C GA 11-26 के लिए अंतर्निर्मित ड्रायर का दबाव ओस बिंदु: 5°C

एफएडी प्रवाह को निम्न परिचालन दबावों के तहत मापा जाता है:

· 7.5 बार मॉडल का 7 बार पर परीक्षण किया गया

· 8.5 बार मॉडल का 8 बार पर परीक्षण किया गया

· 10.5 बार मॉडल का 10 बार पर परीक्षण किया गया

· 13 बार मॉडलों का 12.5 बार पर परीक्षण किया गया

GA11/15/18/22/26*/30 एकीकृत ड्रायर मॉडल डेटा तालिका

नमूना	अधिकतम कार्य दबाव-मानक बार(ई)	अधिकतम कार्य दबाव-मानक पीएसआईजी	अधिकतम कार्य दबाव-पूर्ण प्रदर्शन बार(ई)	अधिकतम कार्य दबाव-पूर्ण प्रदर्शन psig	एफएडी फ्लो एल/एस	एफएडी प्रवाह एम³/मिनट	एफएडी फ्लो सीएफएम	मोटर पावर किलोवाट	मोटर पावर एच.पी	शोर स्तर डीबी(ए)	वजन मानक किग्रा	वज़न पूर्ण-प्रदर्शन किग्रा	आउटलेट का आकार
जीए 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	जी1*
जीए 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	जी1*
जीए 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	जी1*
जीए 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	जी1*
जीए 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	जी1*
जीए 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	जी1*
जीए 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	जी1*
जीए 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	जी1*
जीए 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	जी1*
जीए 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	जी1*
जीए 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	जी1*
जीए 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	जी1*
जीए 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	जी1*
जीए 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	जी1*
जीए 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	जी1*
जीए 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	जी1*
जीए 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	जी1*
जीए 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	जी1*
जीए 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	जी1*
जीए 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	जी1*
जीए 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	जी1*
जीए 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	जी1*
जीए 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	जी1*
जीए 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	जी1*

IE4 Efficiency Motor Oil-Injected Compressor

ISO 1217, Ed.3, Annex C-1996 के अनुसार परीक्षण किए गए यूनिट प्रदर्शन पैरामीटर शोर स्तर ISO 2151 / न्यूरॉप / CagiPN8NTC2 के अनुरूप है

संदर्भ परीक्षण शर्तें:

· पूर्ण इनलेट दबाव: 1 बार

· एयर इनलेट तापमान: 20°C GA 11*-30 के लिए अंतर्निर्मित ड्रायर का दबाव ओस बिंदु: 2°C ~ 3°C

एफएडी प्रवाह को निम्न परिचालन दबावों के तहत मापा जाता है:

· 7.5 बार मॉडल का 7 बार पर परीक्षण किया गया

· 8.5 बार मॉडल का 8 बार पर परीक्षण किया गया

· 10.5 बार मॉडल का 10 बार पर परीक्षण किया गया

· 13 बार मॉडलों का 12.5 बार पर परीक्षण किया गया

IE4 Efficiency Motor Oil-Injected Compressor

सिद्ध औद्योगिक प्रदर्शन: इस्पात और मशीनरी निर्माण

भारी हार्डवेयर और इस्पात विनिर्माण वातावरण में, हवा में उड़ने वाली धातु की धूल और उच्च तापीय स्थितियाँ मानक कंप्रेसर मोटरों को जल्दी खराब कर देती हैं। झेजियांग में एक बड़े हार्डवेयर निर्माता ने अपने निरंतर हेवी-ड्यूटी स्टैम्पिंग प्रेस को चलाने के लिए अपने पुराने बेल्ट-संचालित सेटअप को हमारी तीन IE4 दक्षता मोटर ऑयल-इंजेक्टेड कंप्रेसर इकाइयों से बदल दिया।

परिणाम तत्काल थे. संयंत्र ने विशिष्ट ऊर्जा आवश्यकताओं (एसईआर) में 3.3% की औसत कमी दर्ज की। इसके अतिरिक्त, IP55-रेटेड हाउसिंग और लाइफटाइम ग्रीस-लुब्रिकेटेड मोटर बियरिंग्स के लिए धन्यवाद, इन मशीनों ने एक भी मैन्युअल स्नेहन शटडाउन की आवश्यकता के बिना 8,000 घंटे से अधिक निरंतर संचालन किया है, जिससे निर्धारित रखरखाव श्रम के घंटों की बचत हुई है।

उच्च-इरादे वाले अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IP55 संलग्नक स्टील मिलों जैसे भारी धूल वाले वातावरण में मोटर की सुरक्षा कैसे करता है?

ए: आईपी55 वर्गीकरण का मतलब है कि मोटर फ्रेम किसी भी दिशा से हानिकारक धूल के प्रवेश और कम दबाव वाले पानी के छींटों से पूरी तरह सुरक्षित है, जो प्रवाहकीय ग्रिट को आंतरिक वाइंडिंग पर जमने से रोकता है।

प्रश्न: गियर ड्राइव असेंबली के लिए अनुमानित प्रतिस्थापन अंतराल क्या है?

उत्तर: उन बेल्टों के विपरीत, जिन्हें हर कुछ हजार घंटों में बदलने की आवश्यकता होती है, हमारे हेवी-ड्यूटी डायरेक्ट-कपल्ड गियर ड्राइव सिस्टम को कंप्रेसर एयर एंड के पूर्ण परिचालन जीवनकाल से मेल खाने के लिए डिज़ाइन किया गया है, जिसमें केवल नियमित गियर स्नेहक द्रव परिवर्तन की आवश्यकता होती है।

प्रश्न: कौन से विशिष्ट यांत्रिक अंतर IE4 मोटर को IE3 मोटर की तुलना में अधिक बिजली बचाने की अनुमति देते हैं?

उत्तर: IE4 दक्षता मोटर ऑयल-इंजेक्टेड कंप्रेसर बेहतर रोटर सामग्री और अनुकूलित स्टेटर स्लॉट का उपयोग करता है। यह लेआउट कोर चुंबकीय प्रतिरोध को कम करता है और IE3 इकाइयों की तुलना में थर्मल अपव्यय हानि को लगभग 15-20% कम करता है, जिससे यह सुनिश्चित होता है कि अधिकतम शक्ति सीधे स्क्रू तत्व तक जाती है।
