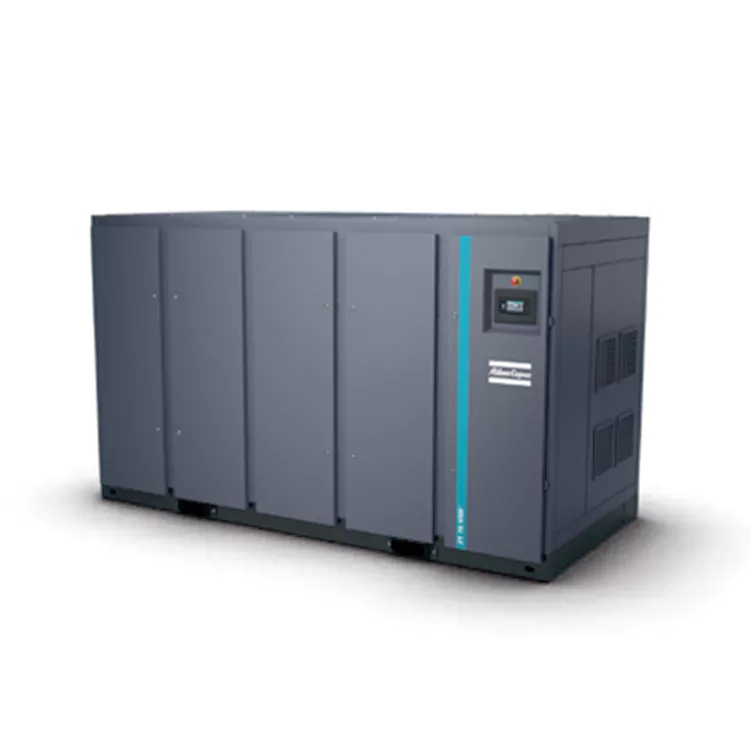

डेचुआन वैश्विक थोक खरीद के लिए गुणवत्ता वाले डुअल-ड्राइव वीएसडी ऑयल-फ्री स्क्रू एयर कंप्रेसर की आपूर्ति करता है। दो स्वतंत्र स्थायी चुंबक मोटरों की विशेषता वाली यह मशीन विभिन्न विनिर्माण बदलावों में ऊर्जा उपयोग को अनुकूलित करती है।
फ़ैक्टरी बिजली बिल कम करने के लिए, विशेषज्ञ चीन डुअल-ड्राइव वीएसडी ऑयल-फ़्री स्क्रू एयर कंप्रेसर आपूर्तिकर्ताओं से ऑर्डर करने पर निवेश पर तत्काल रिटर्न मिलता है। डेचुआन का दोहरा स्थायी चुंबक डिज़ाइन पारंपरिक यांत्रिक युग्मन हानि को समाप्त करता है और 20% से 100% तक विस्तृत-श्रेणी के प्रवाह समायोजन की अनुमति देता है, जो उतार-चढ़ाव वाले टूल लोड से सटीक रूप से मेल खाता है।
पारंपरिक चर आवृत्ति ड्राइव कंप्रेसर एक साझा गियर तंत्र के माध्यम से उच्च दबाव और कम दबाव वाले स्क्रू रोटार दोनों को चालू करने के लिए एक एकल मोटर का उपयोग करते हैं। कम गति पर चलने पर इससे यांत्रिक हानि होती है। एयर कंप्रेसर एक बेहतर स्प्लिट आर्किटेक्चर का उपयोग करता है:
• स्वतंत्र IE5 स्थायी चुंबक मोटर्स: कम दबाव और उच्च दबाव कंप्रेसर चरण अलग-अलग, समर्पित IP66 स्थायी चुंबक मोटर्स द्वारा संचालित होते हैं। प्रत्येक चरण अपनी इष्टतम गति प्रोफ़ाइल पर चलता है।
• वाइड फ्लो रेगुलेशन रेंज: हमारे कस्टम फ़्रीक्वेंसी इनवर्टर 20% और 100% के बीच स्थिर प्रवाह समायोजन प्राप्त करते हैं, जो निचले स्तर के सिंगल-मोटर सिस्टम में पाए जाने वाले प्रतिबंधात्मक "स्पीड विंडो" को पूरी तरह से समाप्त कर देते हैं।
• कोई दबाव अति-संपीड़न नहीं: सिस्टम लाइन दबाव के उतार-चढ़ाव को सख्ती से 0.10 बार के भीतर बनाए रखता है, जिससे फैक्ट्री ग्रिड पर अधिक दबाव पड़ने से जुड़ी ऊर्जा बर्बादी को रोका जा सकता है।
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| जेडटी 55 -8.6एसटीडी | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| जेडटी 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| जेडटी 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
जेडआर/जेडटी 75-90 वीएसडी (एफएफ) एसटीडी
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| जेडआर 75 वीएसडी -8.6 एसटीडी | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| जेडआर 75 वीएसडी -10.4 एसटीडी | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| जेडआर 90 वीएसडी -8.6 एसटीडी | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| जेडआर 90 वीएसडी -10.4 एसटीडी | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| जेडटी 75 वीएसडी -8.6 एसटीडी | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| जेडटी 75 वीएसडी -10.4 एसटीडी | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| जेडटी 90 वीएसडी -8.6 एसटीडी | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| जेडटी 90 वीएसडी -10.4 एसटीडी | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
यूनिट के लिए प्रदर्शन संदर्भ शर्तों को आईएसओ 1217 के अनुबंध सी, चौथे संस्करण (2009) के अनुसार मापा गया था:
· सापेक्ष आर्द्रता: 0%
· पूर्ण इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (एफएडी) को निम्नलिखित ऑपरेटिंग दबावों पर मापा गया था:
लगातार गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
वीएसडी प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)। आईएसओ 2151:2004 (150 9614/2 ध्वनि तीव्रता स्कैनिंग विधि का उपयोग करके) के अनुसार मापा गया। नया जोड़ा गया सुधार कारक पूरी तरह से अनिश्चित मान (KpAd) है, जो परीक्षण कोड के अनुरूप है।
· (3) वजन केवल संदर्भ के लिए है; आपूर्ति किया गया वास्तविक वजन मान्य होगा।
जेडआर/जेडटी 110-160 (एफएफ) एसटीडी
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 110 -7.5 एसटीडी | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| जेडआर 110 -8.6 एसटीडी | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| जेडआर 110 -10 एसटीडी | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| जेडआर 132 -7.5 एसटीडी | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| जेडआर 132 -8.6 एसटीडी | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| जेडआर 132 -10 एसटीडी | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| जेडआर 145 -7.5 एसटीडी | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| जेडआर 145 -8.6 एसटीडी | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| जेडआर 145 -10 एसटीडी | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| जेडआर 160 -7.5 एसटीडी | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| जेडआर 160 -8.6 एसटीडी | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| जेडआर 160 -10 एसटीडी | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| जेडटी 110 -7.5 एसटीडी | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| जेडटी 110 -8.6 एसटीडी | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| जेडटी 110 -10 एसटीडी | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| जेडटी 132 -7.5 एसटीडी | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| जेडटी 132 -8.6 एसटीडी | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| जेडटी 132 -10 एसटीडी | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| जेडटी 145 -7.5 एसटीडी | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| जेडटी 145 -8.6 एसटीडी | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| जेडटी 145 -10 एसटीडी | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| जेडटी 160 -7.5 एसटीडी | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| जेडटी 160 -8.6 एसटीडी | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| जेडटी 160 -10 एसटीडी | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
जेडआर/जेडटी 110-160 वीएसडी (एफएफ) एसटीडी
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 एसटीडी | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 एसटीडी | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 एसटीडी | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 एसटीडी | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| जेडटी 110 वीएसडी-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 110 वीएसडी-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 132 वीएसडी-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 132 वीएसडी-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 160 वीएसडी-8.6 एसटीडी(वी1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 160 वीएसडी-10.4 एसटीडी(वी1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| जेडटी 160 वीएसडी-8.6 एसटीडी(वी2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
आईएसओ 1217 अनुलग्नक सी, चौथा संस्करण (2009) के अनुसार, इकाई प्रदर्शन संदर्भ शर्तें इस प्रकार हैं:
· सापेक्ष आर्द्रता: 0%
· पूर्ण इनलेट दबाव: 1 बार
· इनलेट तापमान: 20°C
विस्थापन FAD को निम्नलिखित ऑपरेटिंग दबावों पर मापा जाता है:
लगातार गति मॉडल:
-7.5 बार मॉडल: 7 बार
-8.6 बार मॉडल: 7 बार
-10 बार मॉडल: 9 बार
वीएसडी मॉडल:
-8.6 बार मॉडल: 7 बार
-10.4 बार मॉडल: 9 बार
(2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)। आईएसओ 2151:2004 (आईएसओ 9614/2 ध्वनि तीव्रता स्कैनिंग विधि) के अनुसार मापा गया। नया जोड़ा गया सुधार कारक KpAd अनिश्चित है, जो परीक्षण कोड का अनुपालन करता है।
(3) वी1=380वी, वी2=400वी।
(4) वजन केवल संदर्भ के लिए है; वास्तविक वजन प्रबल होगा.
जेडआर/जेडटी 200-275 (एफएफ)
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| जेडआर 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| जेडआर 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| जेडआर 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| जेडआर 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| जेडआर 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| जेडआर 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| जेडआर 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| जेडआर 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| जेडआर 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| जेडटी 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| जेडटी 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| जेडटी 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| जेडटी 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| जेडटी 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| जेडटी 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| जेडटी 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| जेडटी 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| जेडटी 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
जेडआर/जेडटी 250-315 वीएसडी (एफएफ)
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 250 वीएसडी-8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| जेडआर 250 वीएसडी-10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| जेडआर 315 वीएसडी-8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| जेडआर 315 वीएसडी-10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| जेडटी 250 वीएसडी-8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| जेडटी 250 वीएसडी-10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| जेडटी 315 वीएसडी-8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| जेडटी 315 वीएसडी-10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
- सापेक्ष आर्द्रता: 0%
-पूर्ण इनलेट दबाव: 1बार
-इनलेट तापमान: 20°℃
डिस्चार्ज दर (एफएडी) को निम्नलिखित ऑपरेटिंग दबावों पर मापा गया था
लगातार गति प्रकार:
-7.5 बार प्रकार: 7 बार
-8.6 बार प्रकार: 7 बार
-10 बार प्रकार: 9 बार
वीएसडी प्रकार:
-8.6 बार प्रकार: 7 बार
-10.4 बार प्रकार: 9 बार
(2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)।
आईएसओ 2151:2004 (150 9614/2 (ध्वनि तीव्रता स्कैनिंग विधि) का उपयोग करके) के अनुसार मापा गया।
नया जोड़ा गया सुधार कारक पूरी तरह से अनिश्चित मान (KpAd) है, जो परीक्षण कोड के अनुरूप है।
(3) वजन केवल संदर्भ के लिए है; आपूर्ति किया गया वास्तविक वजन मान्य होगा।
जेडआर 300-750
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| जेडआर 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| जेडआर 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| जेडआर 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| जेडआर 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| जेडआर 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| जेडआर 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| जेडआर 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| जेडआर 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| जेडआर 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| जेडआर 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| जेडआर 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| जेडआर 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| जेडआर 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| जेडआर 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| जेडआर 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| जेडआर 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| जेडआर 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| जेडआर 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| जेडआर 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| जेडआर 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | वज़न-पूर्ण-प्रदर्शन (किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|---|
| जेडआर 355 वीएसडी-8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| जेडआर 355 वीएसडी-10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| जेडआर 400 वीएसडी -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| जेडआर 400 वीएसडी -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 वीएसडी -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| जेडआर 700 वीएसडी -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| जेडआर 700 वीएसडी -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| जेडआर 900 वीएसडी -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 वीएसडी -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
यूनिट के लिए प्रदर्शन संदर्भ शर्तों को आईएसओ 1217 के अनुबंध सी, चौथे संस्करण (2009) के अनुसार मापा गया था:
· सापेक्ष आर्द्रता: 0%
· पूर्ण इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (एफएडी) को निम्नलिखित ऑपरेटिंग दबावों पर मापा गया था:
लगातार गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
वीएसडी प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)। आईएसओ 2151:2004 (150 9614/2 ध्वनि तीव्रता स्कैनिंग विधि का उपयोग करके) के अनुसार मापा गया। नया जोड़ा गया सुधार कारक पूरी तरह से अनिश्चित मान (KpAd) है, जो परीक्षण कोड के अनुरूप है।
· (3) वजन केवल संदर्भ के लिए है; आपूर्ति किया गया वास्तविक वजन मान्य होगा।
ZR 200X-400X
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | स्थापित शक्ति(किलोवाट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
जेडआर/जेडटी 75-160 वीएसडी+
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|
| जेडआर 75 वीएसडी+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| जेडआर 90 वीएसडी+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| जेडआर 110 वीएसडी+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| जेडआर 132 वीएसडी+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| जेडटी 145 वीएसडी+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| जेडटी 160 वीएसडी+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| जेडटी 75 वीएसडी+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 90 वीएसडी+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 110 वीएसडी+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 132 वीएसडी+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 145 वीएसडी+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| जेडटी 160 वीएसडी+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
जेडआर/जेडटी 75-160 वीएसडी+ एफएफ
| नमूना | अधिकतम निकास दबाव (बार) | ट्रैफ़िक FAD(l/s) | ट्रैफ़िक FAD(m³/मिनट) | शोर स्तर(डीबी(ए)) | वजन-मानक(किग्रा) | आकार एल(मिमी) | आकार डब्ल्यू(मिमी) | आकार एच(मिमी) |
|---|---|---|---|---|---|---|---|---|
| जेडआर 75 वीएसडी+ एफएफ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 90 वीएसडी+ एफएफ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 110 वीएसडी+ एफएफ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 132 वीएसडी+ एफएफ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 145 वीएसडी+ एफएफ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| जेडआर 160 वीएसडी+ एफएफ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| जेडटी 75 वीएसडी+ एफएफ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 90 वीएसडी+ एफएफ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 110 वीएसडी+ एफएफ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 132 वीएसडी+ एफएफ | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 145 वीएसडी+ एफएफ | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| जेडटी 160 वीएसडी+ एफएफ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
यूनिट के लिए प्रदर्शन संदर्भ शर्तों को आईएसओ 1217 के अनुबंध सी, चौथे संस्करण (2009) के अनुसार मापा गया था:
· सापेक्ष आर्द्रता: 0%
· पूर्ण इनलेट दबाव: 1 बार
· इनलेट तापमान: 20 डिग्री सेल्सियस डिस्चार्ज दर (एफएडी) को निम्नलिखित ऑपरेटिंग दबावों पर मापा गया था:
लगातार गति प्रकार:
· -7.5 बार प्रकार: 7 बार
· -8.6 बार प्रकार: 7 बार
· -10 बार प्रकार: 9 बार
वीएसडी प्रकार:
· -8.6 बार प्रकार: 7 बार
· -10.4 बार प्रकार: 9 बार
· (2) वर्कस्टेशन का क्लास ए भारित उत्सर्जन ध्वनि दबाव स्तर (एलपीडब्ल्यूएसएडी)। आईएसओ 2151:2004 (150 9614/2 ध्वनि तीव्रता स्कैनिंग विधि का उपयोग करके) के अनुसार मापा गया। नया जोड़ा गया सुधार कारक पूरी तरह से अनिश्चित मान (KpAd) है, जो परीक्षण कोड के अनुरूप है।
· (3) वजन केवल संदर्भ के लिए है; आपूर्ति किया गया वास्तविक वजन मान्य होगा।
पारंपरिक फिक्स्ड-स्पीड कंप्रेशर्स पूर्ण विद्युत ड्रॉ पर चलते हैं, तब भी जब आपके कारखाने के उपकरणों को केवल 40% वायु आउटपुट की आवश्यकता होती है। अतिरिक्त संपीड़ित हवा आसानी से वायुमंडल में चली जाती है या लंबे, अकुशल अनलोडिंग चक्रों के दौरान बर्बाद हो जाती है, जहां मोटर उपयोगी कार्य किए बिना घूमती है।
प्रत्येक डुअल-ड्राइव वीएसडी ऑयल-फ्री स्क्रू एयर कंप्रेसर हमारे इंटरनेट ऑफ थिंग्स (आईओटी) रिमोट मैनेजमेंट हब के साथ एकीकृत होता है। फ़ैक्टरी इंजीनियर किसी भी अधिकृत कंप्यूटर या मोबाइल डिवाइस से मोटर की गति, पावर ड्रॉ और सर्विस अलर्ट की सुरक्षित रूप से जाँच कर सकते हैं। यह पारदर्शिता रखरखाव टीमों को सप्ताह-दर-सप्ताह सटीक ऊर्जा बचत को सत्यापित करने की अनुमति देती है।
कपड़ा कारखाने निरंतर बुनाई मशीनें चलाते हैं जहां यार्न तनाव के लिए स्थिर वायु दबाव की आवश्यकता होती है, लेकिन करघे के चक्र के अनुसार आवश्यक सटीक मात्रा लगातार बदलती रहती है। डेचुआन ने एक प्रमुख कपड़ा संयंत्र में एक कंप्रेसर स्थापित किया। दोहरी IE5 स्थायी चुंबक प्रणाली ने मिल की गतिशील बदलावों को तुरंत ट्रैक किया, लाइन दबाव को 0.10 बार के भीतर स्थिर रखा और सुविधा के मासिक कंप्रेसर बिजली बिल को 35% तक कम कर दिया।
उत्तर: नहीं। सभी डेचुआन वीएसडी कैबिनेट में अंतर्निहित हार्मोनिक फिल्टर और परिरक्षण की सुविधा है। वे यह सुनिश्चित करने के लिए पूरी तरह से प्रमाणित हैं कि कंप्रेसर इलेक्ट्रॉनिक्स स्थानीय बिजली लाइनों को विकृत नहीं करते हैं या संवेदनशील स्वचालित विनिर्माण उपकरणों को प्रभावित नहीं करते हैं।
उत्तर: नहीं। हमारे कस्टम-डिज़ाइन किए गए IE5 स्थायी चुंबक मोटर्स पूरी तरह से सीलबंद, तेल-चिकनाई वाले असर वाले आवास का उपयोग करते हैं जो सीधे कंप्रेसर के केंद्रीय स्नेहन प्रणाली के साथ एकीकृत होता है। यह डिज़ाइन मैन्युअल ग्रीसिंग शेड्यूल को समाप्त करते हुए गंदगी और परिवेश की नमी को रोकता है।
उत्तर: IP66 रेटिंग भारी धूल, फाइबर और उच्च दबाव वाले पानी के जेट के खिलाफ पूर्ण सीलिंग सुनिश्चित करती है। यह स्थायी चुंबक मोटर्स को आंतरिक शॉर्ट-सर्किटिंग के बिना आर्द्र, लिंट-भारी कपड़ा वातावरण में विश्वसनीय रूप से संचालित करने की अनुमति देता है।
कॉपीराइट © 2025 डेचुआन कंप्रेसर (शंघाई) कं, लिमिटेड सर्वाधिकार सुरक्षित।
