वायु भंडारण टैंक

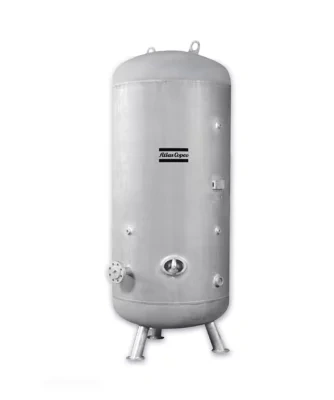

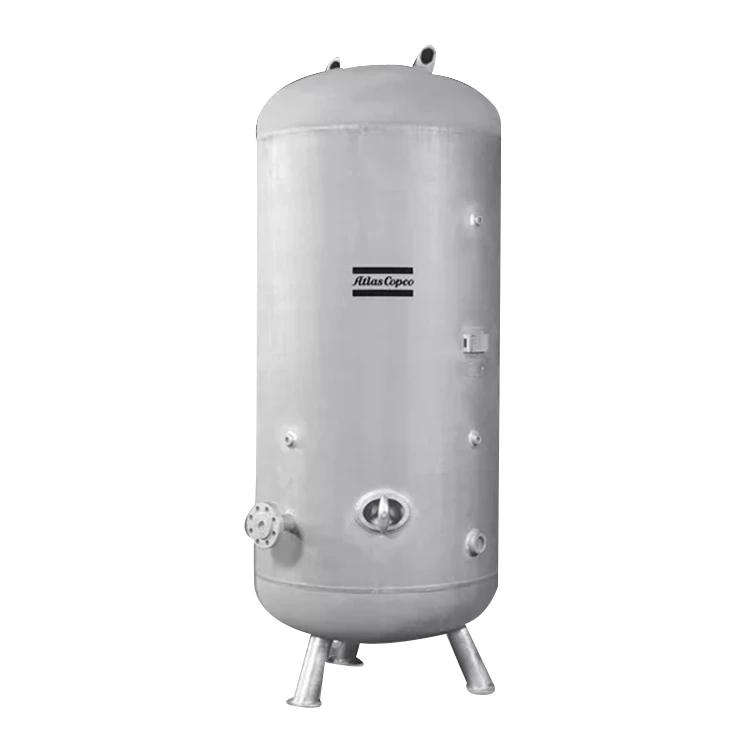

एचटीए उच्च दबाव वायु भंडारण टैंक

उच्च दबाव अनुप्रयोगों के लिए ऊर्जा बचत

एटलस कोप्को के एचटीए उच्च दबाव वायु भंडारण टैंक अधिकतम मांग को पूरा करने के लिए संपीड़ित हवा का भंडारण करके निरंतर दबाव पर संपीड़ित हवा प्रदान करते हैं। अत्यधिक लोड/अनलोड चक्रों से बचकर, वे ऊर्जा बचाते हैं और एयर कंप्रेसर का जीवन बढ़ाते हैं। एचटीए उच्च दबाव वाले अनुप्रयोगों के लिए आदर्श हैं।

विभिन्न क्षेत्र स्थितियों के लिए उपयुक्त

एचटीए -10°C/14°F से +55°C/131°F तक के परिवेश के तापमान में प्रभावी ढंग से काम कर सकता है, और आर्द्र और गर्म संपीड़ित हवा को संभालने के लिए उपयुक्त है। घनीभूत नाली वैकल्पिक है.

उच्च विश्वसनीयता

हम प्रतिरोध, तनाव, धड़कन और कंपन की गणना करने के लिए परिमित तत्व गतिशील गणना पद्धति का उपयोग करते हैं, और गणना परिणामों के आधार पर एचटीए को डिजाइन करते हैं, जो इसे उत्कृष्ट विश्वसनीयता प्रदान करता है (सीई 97/23 - एएसएमई अनुभाग VIII, div 3)।

तकनीकी लाभ

तकनीकी लाभ

■सुरक्षित चयन

HTA गैस टैंक 45 बार दबाव और 55°C/131°F तापमान के लिए डिज़ाइन किए गए कंप्रेसर के साथ आसानी से संगत हैं।

■मजबूत निर्माण

सुरक्षित हॉट-डिप गैल्वनाइज्ड धातु टैंक बेहतर सुरक्षा प्रदान करते हैं।

■आसान स्थापना

सुविधाजनक स्थापना के लिए आसानी से पहुंच योग्य माउंटिंग छेद से सुसज्जित।

एयर रिसीवर टैंक क्या है?

एयर रिसीवर टैंक, जिन्हें कभी-कभी संपीड़ित वायु भंडारण टैंक भी कहा जाता है, संपीड़ित वायु प्रणालियों का एक महत्वपूर्ण घटक हैं। उनका प्राथमिक उद्देश्य चरम प्रणाली की मांग को समायोजित करने और संयंत्र संचालन दक्षता को अनुकूलित करने के लिए संपीड़ित हवा को अस्थायी रूप से संग्रहीत करना है।

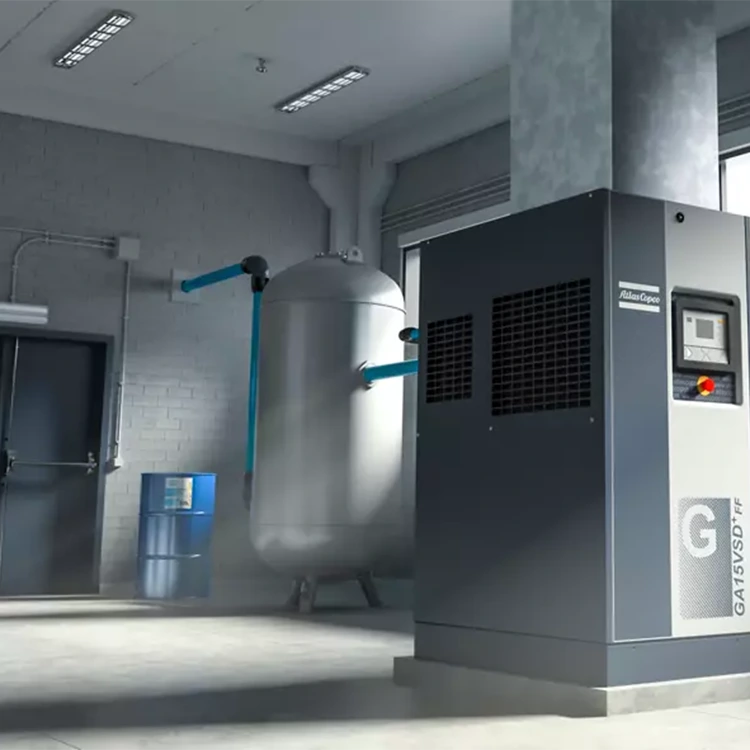

एयर स्टोरेज टैंक की भूमिका

सैद्धांतिक रूप से कहें तो, आपकी एयर कंप्रेसर इकाई एयर रिसीविंग टैंक के बिना भी काम कर सकती है। हालाँकि, वायु प्रणाली में एक घटक की अनुपस्थिति कंप्रेसर के लोडिंग और अनलोडिंग चक्र को बढ़ाएगी, जिससे उस पर भारी बोझ पड़ेगा। यह याद रखना महत्वपूर्ण है कि लोडिंग और अनलोडिंग चक्र आपकी सुविधा के भीतर मांग में उतार-चढ़ाव पर निर्भर करता है।

एयर स्टोरेज टैंक वायवीय प्रणालियों में एक महत्वपूर्ण भूमिका निभाता है। इनका उपयोग पाइपलाइन प्रणाली या उपकरण में प्रवेश करने से पहले संपीड़ित हवा को संग्रहीत करने के लिए किया जाता है। संक्षेप में, वायु प्राप्त करने वाला टैंक कंप्रेसर और मांग में परिवर्तन के कारण दबाव में उतार-चढ़ाव के बीच एक बफर के रूप में कार्य करता है।

कुछ वायु कंप्रेसर "टैंक-माउंटेड" होते हैं, जिसका अर्थ है कि उन्हें एक पूर्ण इकाई के रूप में प्रदान किया जाता है और वायु प्राप्त करने वाले टैंक के शीर्ष पर स्थापित किया जाता है। टैंक-प्रकार के एयर कंप्रेसर के उपयोग से न केवल जगह बचती है बल्कि व्यक्तिगत ड्रायर की स्थापना के लिए आवश्यक प्रारंभिक स्थापना लागत भी कम हो जाती है। यह कॉन्फ़िगरेशन छोटे वायु कंप्रेसर में बहुत आम है, और आउटपुट पावर आमतौर पर 26 किलोवाट (या 35 हॉर्स पावर) से अधिक नहीं होती है। बड़े वायु कंप्रेसर टैंक स्थापना डिज़ाइन के लिए उपयुक्त नहीं हैं क्योंकि इसके परिणामस्वरूप शीर्ष-भारी सेटअप होगा, जो संभावित रूप से सुरक्षा खतरे पैदा करेगा।

वायवीय प्रणालियों में वायु रिसीवरों का उपयोग अत्यधिक परिसंचरण को कम कर सकता है और निरंतर वायु दबाव सुनिश्चित कर सकता है, जो कंप्रेसर की दक्षता बनाए रखने और उनकी सेवा जीवन को बढ़ाने के लिए महत्वपूर्ण है।

एयर रिसीवर्स के प्रकार

विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के एयर रिसीवर हैं। सबसे आम में गीली हवा रिसीवर और सूखी हवा रिसीवर हैं।

एयर कंप्रेसर और ड्रायर के बीच एक गीला वायु रिसीवर स्थापित करें। ये भंडारण टैंक अनुपचारित संपीड़ित हवा को संग्रहीत करते हैं और हवा के सुखाने प्रणाली में प्रवेश करने से पहले नमी को हटाने में मदद करते हैं, जो ड्रायर के प्रदर्शन को बढ़ाने में महत्वपूर्ण भूमिका निभाते हैं। यह कदम सुखाने की प्रक्रिया की दक्षता में सुधार सुनिश्चित कर सकता है।

दूसरी ओर, ड्राई एयर रिसीवर संसाधित संपीड़ित हवा को संग्रहीत करता है और आमतौर पर एयर कंप्रेसर और ड्रायर के बाद स्थापित किया जाता है। उनका मुख्य कार्य शुष्क हवा की अखंडता को बनाए रखना और सिस्टम के स्थिर और विश्वसनीय प्रदर्शन को सुनिश्चित करना है।

एयर रिसीवर टैंक का उचित चयन कैसे करें?

वायु भंडारण टैंक का चयन करने के लिए एक अच्छा नियम यह है कि प्रति सीएफएम प्रवाह दर पर 3-4 गैलन हवा, या प्रति सेकंड 10-15 लीटर प्रति लीटर संपीड़ित हवा की अनुमति दी जाए, जो कि उपयोग किए गए वायु कंप्रेसर के प्रकार और अनुप्रयोग पर निर्भर करता है। एयर कंप्रेसर चयन के समान, आपके सिस्टम के लिए उपयुक्त एयर रिसीवर टैंक विनिर्देशों का निर्धारण करते समय कई कारकों पर विचार किया जाना चाहिए। निम्नलिखित कारकों की पुरजोर अनुशंसा की जाती है:

दबाव के उतार-चढ़ाव/बूंदों को न्यूनतम करना: वायु प्राप्त करने वाले टैंक का उपयोग दबाव के उतार-चढ़ाव को कम करने के लिए किया जाता है जो उत्पादन प्रक्रिया और उत्पाद की गुणवत्ता को प्रभावित कर सकता है। अपने कंप्रेसर के लिए सही वायु प्राप्त करने वाले टैंक का चयन करते समय, दो मूल्यों पर ध्यान देने की आवश्यकता है: कंप्रेसर का आउटपुट दबाव और उपयोग के बिंदु पर अनुप्रयोग आवश्यकताएं। कृपया ध्यान दें कि वायु प्राप्त करने वाले टैंक में संग्रहीत संपीड़ित हवा केवल तभी उपयोगी होती है जब इसका दबाव संबंधित प्रक्रिया का समर्थन करने के लिए पर्याप्त हो। इसलिए, वह अवधि जिसके लिए वायु प्राप्त करने वाला टैंक अंतिम उपयोगकर्ता/उपकरण द्वारा आवश्यक दबाव पर गैस की आपूर्ति करता है (मिनटों में) को ध्यान में रखा जाना चाहिए।

अल्पकालिक पीक एयर मांगों को पूरा करें: यदि संपीड़ित हवा की मांग पूरे दिन नाटकीय रूप से उतार-चढ़ाव करती है, तो यह सुनिश्चित करने के लिए पीक डिमांड पर विचार किया जाना चाहिए कि सिस्टम दबाव अनुमेय स्तर से नीचे नहीं गिरता है। एयर स्टोरेज टैंक अल्पकालिक चरम वायु मांगों को पूरा करने के लिए भंडारण प्रदान करते हैं जिन्हें कंप्रेसर पूरा नहीं कर सकता है। आपकी हवा की ज़रूरतें दिन के समय, शिफ्ट शेड्यूल या असाधारण ज़रूरतों (जैसे कि सैंडब्लास्टिंग मशीनों या अपघर्षक मीडिया जेटिंग मशीनों का कभी-कभी उपयोग) के आधार पर भिन्न हो सकती हैं। आपके संपीड़ित वायु अनुप्रयोग, आवश्यक वायु प्रवाह दर (सीएफएम या लीटर प्रति सेकंड), और आपके सिस्टम के अपेक्षित चरम दबाव की गहन समझ अत्यधिक फायदेमंद है, क्योंकि यह निर्धारित करता है कि प्रक्रिया के किसी भी हिस्से में हवा की कमी को रोकने के लिए कितने संपीड़ित वायु प्रवाह की आवश्यकता है।

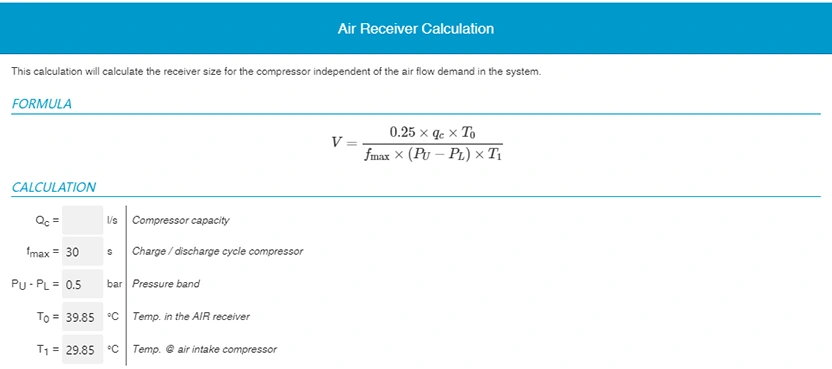

एयर रिसीवर गणना
