डेचुआन हमारे कारखाने के फर्श से सीधे डायरेक्ट-ड्राइव एयर सिस्टम खरीदने के इच्छुक औद्योगिक संयंत्र इंजीनियरों के लिए लो-एनर्जी आरएम स्क्रू एयर कंप्रेसर का निर्माण करता है। 7 किलोवाट से 22 किलोवाट बिजली रेंज में काम करने वाली यह औद्योगिक इकाई प्रति किलोवाट 11% अधिक वॉल्यूमेट्रिक विस्थापन देने के लिए असममित रोटर ज्यामिति का उपयोग करती है। यह बेसलाइन विद्युत खपत को 12% से 30% तक कम करता है, जबकि निर्बाध 24/7 असेंबली लाइन संचालन के लिए डाउनस्ट्रीम ल्यूब कैरीओवर को 3-5 पीपीएम से सख्ती से कम करता है।
एक विश्वसनीय चीन निर्माता के रूप में,देचुआनसुविधा संचालकों को निरंतर वायु उत्पादन में विद्युत अपशिष्ट को खत्म करने में मदद करने के लिए लो-एनर्जी आरएम स्क्रू एयर कंप्रेसर प्रदान करता है। वी-शील्ड प्लेन-सील्ड ओ-रिंग तकनीक को एकीकृत करके, आंतरिक द्रव प्रणाली कठोर थर्मल तनाव के तहत भी संरचनात्मक दबाव रिसाव को रोकती है।
यह लो-एनर्जी आरएम स्क्रू एयर कंप्रेसर थ्रेडेड फिटिंग को 70 शोर ए विटन सील के साथ लगे वी-शील्ड फ्लैट-फेस ओ-रिंग फ्लैंज कपलिंग से बदल देता है।
फ़्लैंज कपलिंग को अलग किया जा सकता है और तेल परिवर्तन के दौरान संभोग सतहों को विकृत किए बिना पुनः टॉर्क किया जा सकता है।
ओ-रिंग सीटें 13 बार काम के दबाव और गंभीर कंपन के तहत सील अखंडता बनाए रखती हैं।
मल्टी-स्टेज एयर-ऑयल सेपरेशन ऑयल कैरीओवर को 3-5 पीपीएम से नीचे सीमित करता है, जिससे डाउनस्ट्रीम में एयर टूल सील सुरक्षित रहती है।
| नमूना |
मूल्यांकित शक्ति
किलोवाट
|
अधिकतम दबाव
बार्ग
|
हवाई डिलिवरी (एफएडी*)
m³/मिनट-50Hz
|
कुल मिलाकर आयाम (L x W x H)
मिमी
|
वज़न
किग्रा
|
| मैं मानक इकाई प्रदर्शन | |||||
| RM7i_A | 7.5 | 7.5 | 1.22 | 716 x 677 x 1061 | 222 |
| 8.5 | 1.14 | ||||
| 10 | 1.00 | ||||
| 12.5 | 0.81 | ||||

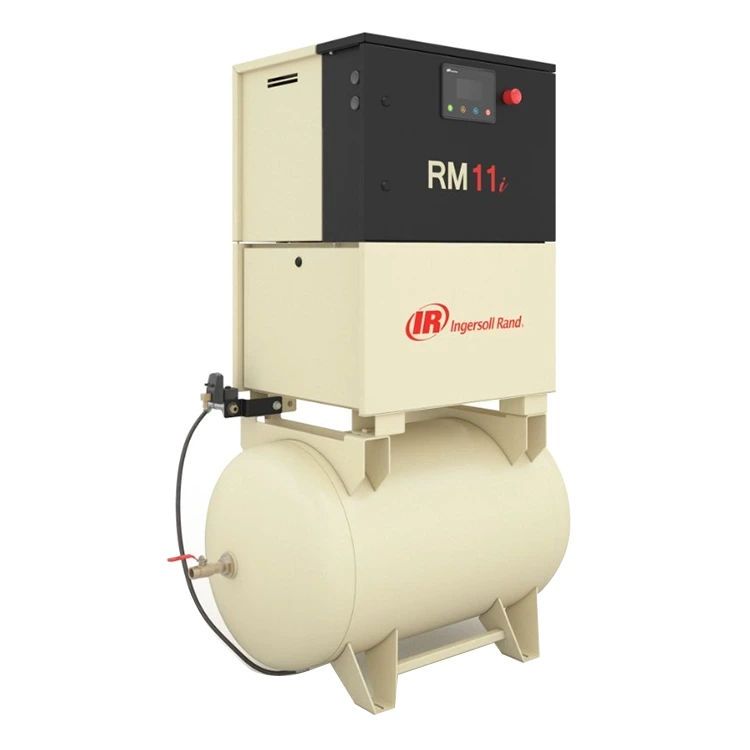

| RM11i_A | 11 | 7.5 | 1.69 | 225 | |
| 8.5 | 1.58 | ||||
| 10 | 1.41 | ||||
| 12.5 | 1.23 | ||||
| RM15i_A | 15 | 7.5 | 2.50 | 984 x 1017 x 1065 | 465 |
| 8.5 | 2.40 | ||||
| 10 | 2.07 | ||||
| 12.5 | 1.70 | ||||
| RM18i_A | 18.5 | 7.5 | 3.10 | 993 x 1020 x 1118 | 509 |
| 8.5 | 3.00 | ||||
| 10 | 2.61 | ||||
| 12.5 | 2.15 | ||||
| RM22i_A | 22 | 7.5 | 3.70 | 524 | |
| 8.5 | 3.41 | ||||
| 10 | 3.08 | ||||
| 12.5 | 2.72 | ||||
| नमूना |
मूल्यांकित शक्ति
किलोवाट
|
अधिकतम दबाव
बार्ग
|
हवाई डिलिवरी (एफएडी*)
मी³/मिनट
|
कुल मिलाकर आयाम (L x W x H)
मिमी
|
वज़न
किग्रा
|
| n मानक इकाई प्रदर्शन | |||||
| RM7n_A | 7.5 | 12.5 | 1.18 | 840 x 680 x 810 | 169 |

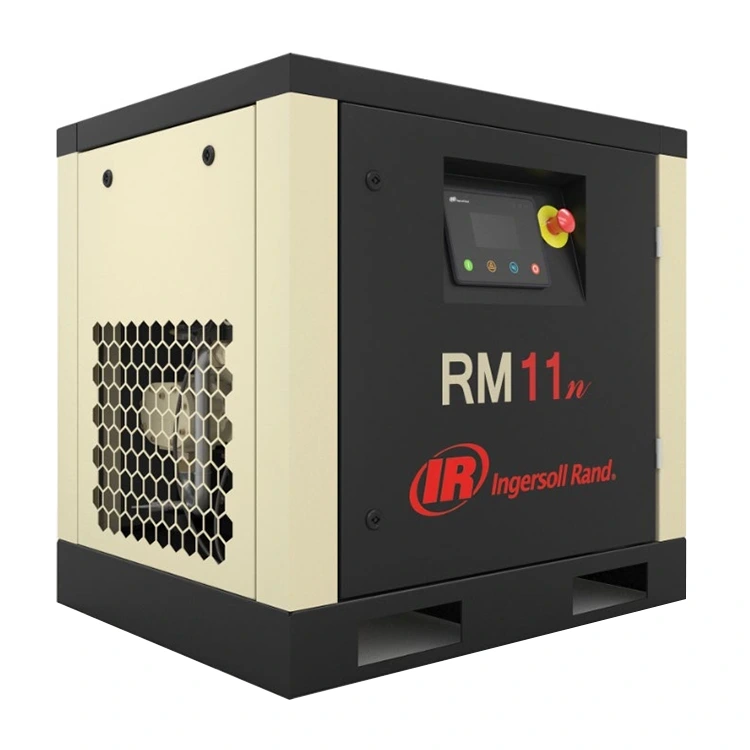

| RM11n_A | 11 | 12.5 | 1.65 | 182 | |
| 1. एयर डिलिवरी (एफएडी*) (वॉल्यूमेट्रिक फ्लो) पूरी यूनिट का ऑपरेटिंग पैरामीटर है, जिसे आईएसओ 1217:2009 के परिशिष्ट सी के अनुसार परीक्षण किया गया है। | |||||
बंद कंप्रेसर कमरों में परिवेशी वायु का तापमान बढ़ने पर मानक एयर-कूल्ड इंडक्शन मोटर्स की कार्यक्षमता कम हो जाती है। IP66 ऑयल-कूल्ड स्थायी चुंबक मोटर शीतलन माध्यम के रूप में सिंथेटिक कंप्रेसर तरल पदार्थ का उपयोग करता है, इसे सीधे स्टेटर कूलिंग जैकेट के माध्यम से प्रसारित करता है।
| तकनीकी मीट्रिक | IE3 निश्चित गति | IE5 ईसीओ-पीएम वीएसडी |
|---|---|---|
| सुरक्षा रेटिंग | आईपी55 | IP66 (तेल-ठंडा) |
| थर्मल इन्सुलेशन | कक्षा एफ | कक्षा एच |
| गति विनियमन | एकल गति | स्थिर (40%-100%) |
| दबाव में उतार-चढ़ाव | ±0.5 बार या उच्चतर | सटीक (±0.1 बार) |
क्लास एच इन्सुलेशन नियोडिमियम-आयरन-बोरॉन मैग्नेट को विचुंबकित किए बिना 180°C आंतरिक तापमान पर निरंतर मोटर संचालन को सक्षम बनाता है, तेजी से खपत परिवर्तन के दौरान हेडर दबाव को ±0.1 बार के भीतर रखता है।
अनुकूलन योग्य कम-ऊर्जा आरएम स्क्रू एयर कंप्रेसर विद्युत पैनल बाहरी ट्रांसफार्मर की आवश्यकता के बिना वैश्विक ग्रिड वोल्टेज (50 हर्ट्ज या 60 हर्ट्ज पर 220V से 440V) का समर्थन करते हैं।
वायु-सक्रिय स्टैम्पिंग क्लैंप और रोबोटिक हथियारों के लिए निरंतर लाइन दबाव की आपूर्ति करता है।
कम तेल कैरीओवर क्लीनरूम वायवीय सिलेंडर और कैप्सूल भरने वाले उपकरण की सुरक्षा करता है।
भारी मशीनिंग संचालन के दौरान वायवीय चक और स्वचालित शीट फीडर को चलाता है।
स्थिर दबाव की आवश्यकता वाली उच्च गति वाली बॉटलिंग और बैग सीलिंग लाइनों को शक्ति प्रदान करता है।
रोटरी स्क्रू संपीड़न दक्षता नर और मादा रोटर इंटरलोब के बीच वायु बैकफ्लो को कम करने पर निर्भर करती है। मानक सममित रोटार उच्च दबाव वाली हवा को संपीड़न के दौरान कम दबाव वाले सेवन कक्षों में फिर से प्रवेश करने की अनुमति देते हैं, जिससे अत्यधिक घर्षण गर्मी पैदा होती है और शाफ्ट की शक्ति कम हो जाती है। इस कंप्रेसर के भीतर असममित 5:6 रोटर प्रोफाइल रोटेशन के दौरान द्रव रोकथाम को अनुकूलित करता है, जिससे खपत ऊर्जा के प्रति किलोवाट-घंटे 11% अधिक डिस्चार्ज वायु मात्रा मिलती है।
| ऊर्जा दक्षता मेट्रिक्स | प्रदर्शन मूल्य |
|---|---|
| रोटर यांत्रिक दक्षता | +11% तक सुधार |
| डिस्चार्ज वॉल्यूमेट्रिक यील्ड | +11% तक की वृद्धि |
| कुल मिलाकर विद्युत लागत बचत | 12% से 30% बचत |
| डाउनस्ट्रीम ल्यूब ऑयल सीमा | 3-5 पीपीएम से नीचे |
प्लेट हीट एक्सचेंजर्स से कनेक्ट होने पर, स्नेहक तेल लूप थर्मल ऊर्जा को फैक्ट्री वॉटर सर्किट में स्थानांतरित करता है। सुविधाएं अतिरिक्त प्राकृतिक गैस जलाए बिना बॉयलर फ़ीड पानी को गर्म कर सकती हैं या पानी को 70 डिग्री सेल्सियस तक संसाधित कर सकती हैं।
दीर्घकालिक साइट विश्वसनीयता सुनिश्चित करने के लिए डेचुआन लो-एनर्जी आरएम स्क्रू एयर कंप्रेसर के लिए पूर्ण स्पेयर पार्ट्स समर्थन बनाए रखता है।
फ़ैक्टरी-मिलान वाले 2,000-घंटे और 4,000-घंटे के फ़िल्टर और विभाजक किट एकल रखरखाव बक्से में भेजे गए।
वास्तविक प्रतिस्थापन फ़िल्टर में ऑनलाइन प्रामाणिकता जांच के लिए लेजर-नक़्क़ाशीदार सीरियल नंबर की सुविधा होती है।
पार्ट्सकेयर घटक वितरण और पैकेजकेयर पूर्ण-कवरेज रखरखाव कार्यक्रमों द्वारा समर्थित।
IE5 स्थायी चुंबक VSD मोटर RPM को 40% से 100% गति सीमा में बदल देता है। जब लाइन दबाव 0.05 बार कम हो जाता है, तो ड्राइव हेडर दबाव को ±0.1 बार सेटपॉइंट पर बहाल करने के लिए मिलीसेकंड के भीतर मोटर को तेज कर देता है।
सबसे पहले, वायु-तेल विभाजक तत्व में अंतर दबाव गेज की जांच करें। यदि दबाव ड्रॉप 0.8 बार से अधिक है, तो विभाजक तत्व को बदलें और मलबे के जमाव के लिए तेल रिटर्न लाइन स्केवेंज छिद्र का निरीक्षण करें।
लो-एनर्जी आरएम स्क्रू एयर कंप्रेसर का गैर-वेल्डेड शीर्ष कूलर कठोर वेल्डेड हेडर के बजाय यांत्रिक विस्तार जोड़ों का उपयोग करता है। यह कोर ट्यूबों को हेडर जोड़ों को क्रैक किए बिना थर्मल चक्र के दौरान स्वतंत्र रूप से विस्तार और अनुबंध करने की अनुमति देता है।
